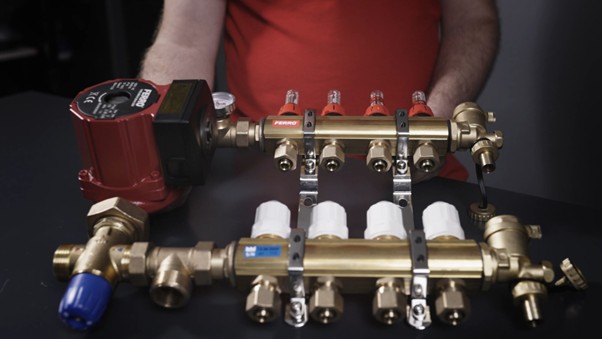

Grupy pompowe odgrywają kluczową rolę w nowoczesnych niskotemperaturowych systemach ogrzewania, np. w ogrzewaniu podłogowym. Ich zadanie polega na zapewnieniu przepływu medium grzewczego, a także na utrzymaniu jego optymalnej temperatury dzięki zmieszaniu medium odgrzanego z powrotnym. Dowiedz się, jak działają grupy pompowe Ferro i co trzeba wiedzieć przed ich montażem.
Grupa pompowa to gotowy zestaw elementów, który umożliwia efektywne połączenie źródła ciepła (np. kotła) z rozdzielaczem instalacji grzewczej. W jej skład wchodzi pompa obiegowa, zawór termostatyczny (3- lub 4-drogowy), odpowietrznik, termometr oraz inne elementy usprawniające działanie całego układu.
Najważniejsze funkcje grupy pompowej to:
- stabilizacja temperatury czynnika grzewczego,
- mieszanie wody powrotnej z zasilającą (w systemach mieszających),
- obieg medium w instalacji,
- kontrola temperatury w czasie rzeczywistym.
W przypadku instalacji niskotemperaturowych, takich jak ogrzewanie podłogowe, ważne jest utrzymanie temperatury medium w zakresie 30–50°C. Grupy pompowe Ferro zostały zaprojektowane właśnie z myślą o tego typu zastosowaniach.
Budowa grup pompowych Ferro – co je wyróżnia?
Grupy pompowe Ferro to przetestowane i gotowe do montażu zestawy podzespołów – łatwe w instalacji, niezawodne i zapewniające efektywność energetyczną.
W skład grupy pompowej wchodzą:
- mosiężny trójnik z gwintowanym króćcem, który zapewnia trwałość i szczelność połączeń nawet w trudnych warunkach pracy.
- odpowietrznik – skutecznie eliminuje powietrze z układu, poprawiając efektywność i zmniejszając ryzyko zapowietrzenia.
- termometr – umożliwia bieżącą kontrolę temperatury czynnika grzewczego.
- pompa obiegowa FERRO GPA II, o następujących parametrach:
- wysokość podnoszenia: 4–6 m H₂O,
- rozstaw króćców: 130 mm,
- zużycie energii: 5–22 W,
- zgodność z wymogami ErP (wskaźnik EEI).
- zawór termostatyczny – 3- lub 4-drogowy. To przede wszystkim jego rodzaj decyduje o parametrach i zastosowaniu grupy pompowej

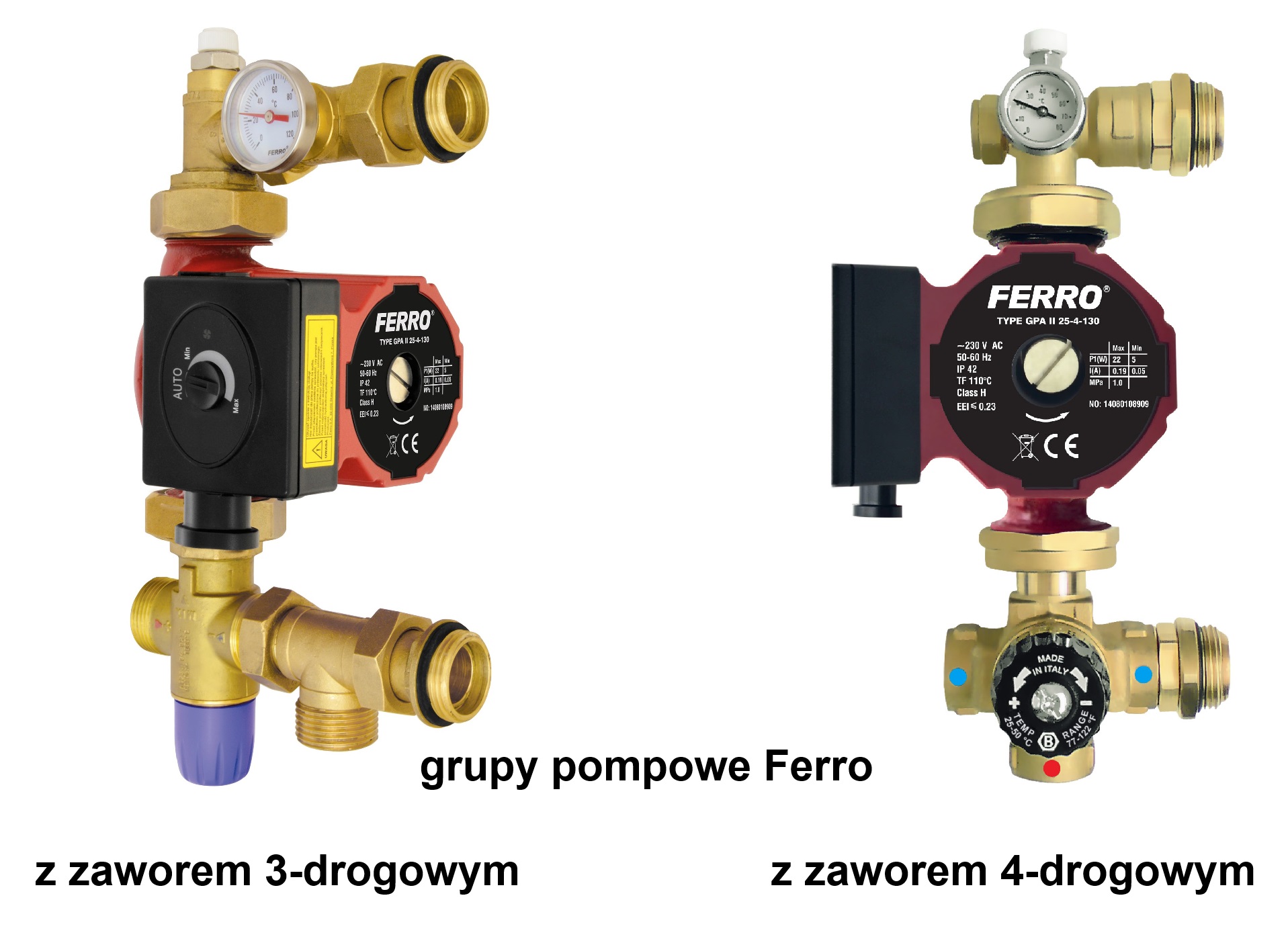

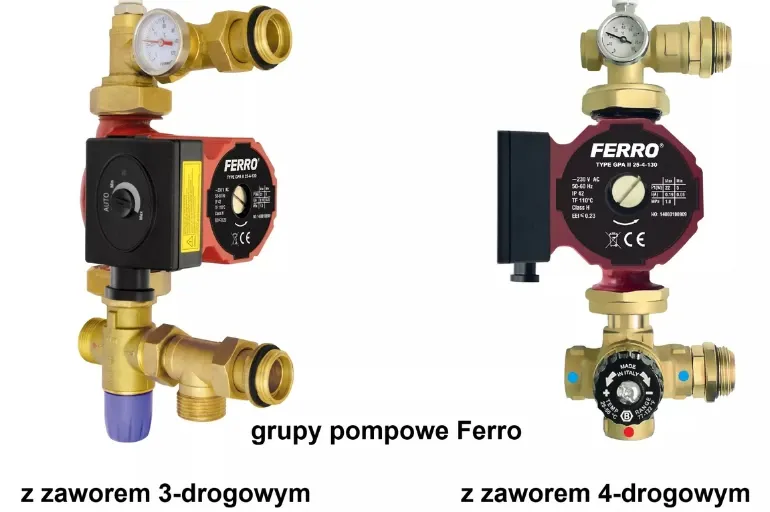

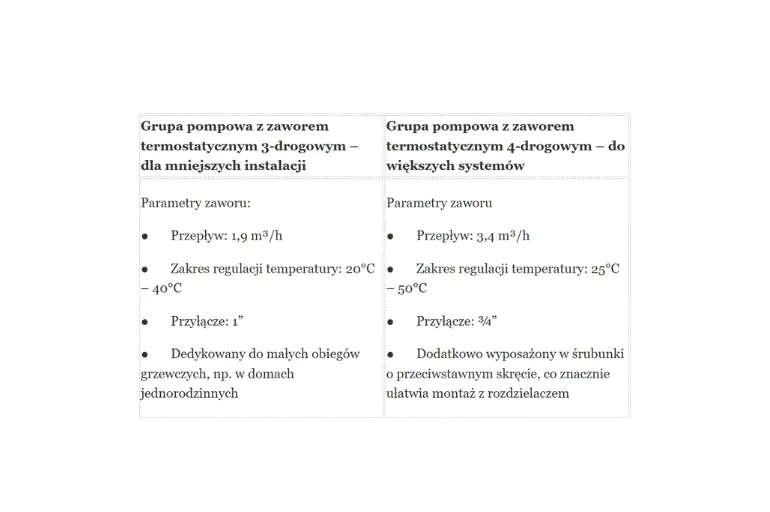

| Grupa pompowa z zaworem termostatycznym 3-drogowym – dla mniejszych instalacji | Grupa pompowa z zaworem termostatycznym 4-drogowym – do większych systemów |
| Parametry zaworu:
● Przepływ: 1,9 m³/h ● Zakres regulacji temperatury: 20°C – 40°C ● Przyłącze: 1” ● Dedykowany do małych obiegów grzewczych, np. w domach jednorodzinnych |
Parametry zaworu
● Przepływ: 3,4 m³/h ● Zakres regulacji temperatury: 25°C – 50°C ● Przyłącze: ¾” ● Dodatkowo wyposażony w śrubunki o przeciwstawnym skręcie, co znacznie ułatwia montaż z rozdzielaczem |

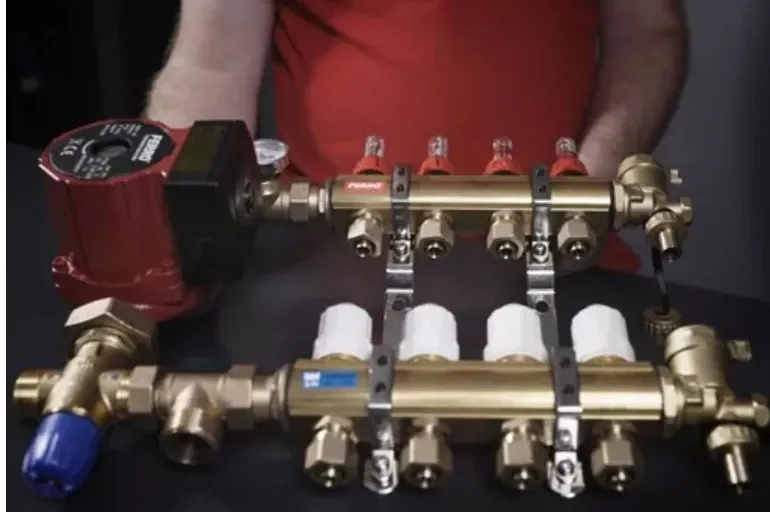

Oba rodzaje grup pompowych są w pełni kompatybilne z rozdzielaczami o standardowym rozstawie 210 mm i przyłączu calowym.
Montaż grupy pompowej – krok po kroku
Grupy pompowe Ferro dostarczane są jako gotowe zestawy, zmontowane i zawierające wszystkie niezbędne elementy: złącza, śrubunki, uszczelki EPDM. Dzięki temu instalator nie musi kompletować akcesoriów osobno – wystarczy wyjąć zestaw z pudełka i przystąpić do pracy.

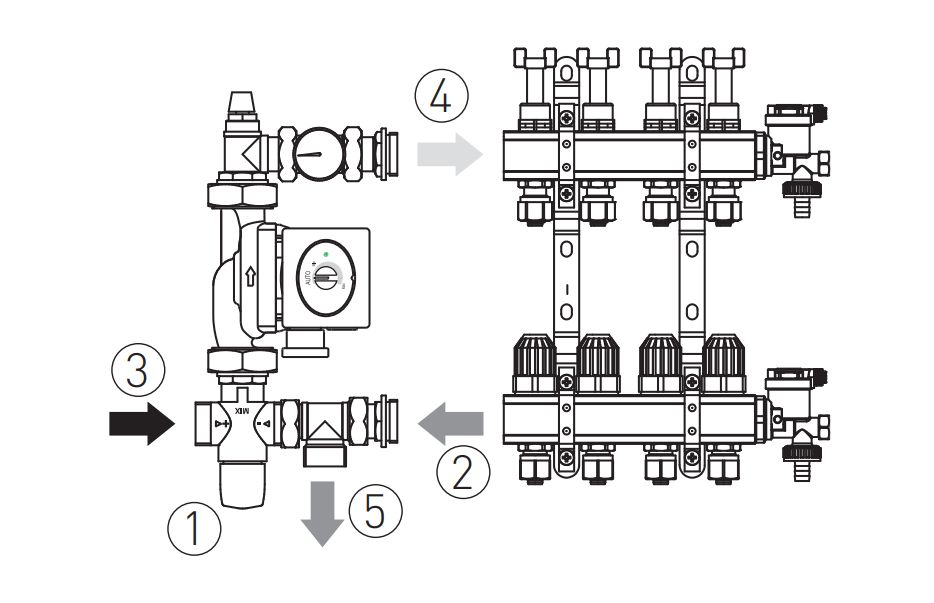

- Podłączenie grupy pompowej do rozdzielacza – (4) – zasilanie, (2) – powrót, należy użyć dołączonych do zestawu śrubunków zapewniających pewne i szczelne połączenie.
- Montaż rozdzielacza w szafce – cały układ z rozdzielaczem i grupą pompową należy umieścić na wspornikach wyposażonych w tłumiki drgań.
- Podłączenie zasilania układu – przewód zasilający z kotła należy doprowadzić do zaworu termostatycznego (3).
- Wyjście z obiegu grzewczego – powrót z obiegu grzewczego do kotła należy podpiąć do złączki mosiężnej (5).UWAGA – zawór mieszający z zasilaniem (3) i powrotem do kotła (5) należy połączyć za pomocą śrubunków i zaworów odcinających.
Uruchomienie układu:
- Napełnić instalację czynnikiem grzewczym i sprawdzić szczelność wszystkich połączeń.
- Uruchomić pompę cyrkulacyjną.
- Odpowietrzyć układ.
- Ustawić odpowiednie przepływy na każdej pętli ogrzewania podłogowego przed uruchomieniem pompy głównej CO.
- Ustawić pokrętło zaworu na temperaturę 35°C.
- Uruchomić kocioł i doprowadzić wodę do temperatury 55°C.
- Otworzyć zawory odcinające przed grupą pompową.
- Po nagrzaniu instalacji można dostosować ustawienia zaworu do indywidualnych potrzeb.
- W celu końcowego sprawdzenia szczelności należy przeprowadzić próbę szczelności z ciśnieniem o 50% wyższym niż maksymalne ciśnienie robocze, przy maksymalnej temperaturze pracy.
Do montażu grupy pompowej nie są wymagane żadne specjalistyczne narzędzia – wystarczą typowe klucze.
Zastosowanie grup pompowych Ferro
- ogrzewanie podłogowe w budownictwie jednorodzinnym,
- systemy mieszające w instalacjach niskotemperaturowych,
- instalacje grzewcze w większych obiektach – szkołach, biurach, budynkach usługowych,
- układy zasilane z kotłów kondensacyjnych lub pomp ciepła.
Modułowa budowa grup pompowych Ferro ;pozwala na dobranie zestawu dostosowanego do potrzeb konkretnej inwestycji – od małych i prostych systemów po złożone układy wielostrefowe.
Dlaczego warto wybrać grupy pompowe Ferro?
Grupy pompowe Ferro to przemyślane, sprawdzone i gotowe do zastosowania rozwiązanie. Profesjonaliści z branży instalacyjnej cenią ich zalety:
- Wysoka jakość komponentów – trwałe, odporne na korozję elementy, sprawdzone w warunkach laboratoryjnych.
- Energooszczędność – dzięki zastosowaniu pomp zgodnych z dyrektywą ErP i zoptymalizowanym przepływom.
- Bezproblemowy montaż – oszczędność czasu i eliminacja ryzyka błędu.
- Kompatybilność z popularnymi systemami – łatwa integracja z rozdzielaczami Ferro i rurami wielowarstwowymi PEX i PERT.
- Gotowe zestawy – wszystkie niezbędne elementy w komplecie, bez potrzeby dokupowania dodatkowego wyposażenia.
- Wersje z zaworem 3- i 4-drogowym – możliwość doboru do konkretnego typu instalacji.
Jeśli szukasz rozwiązania, które ułatwi Ci pracę, skróci czas instalacji i zapewni trwałość systemu – sięgnij po grupy pompowe Ferro.
