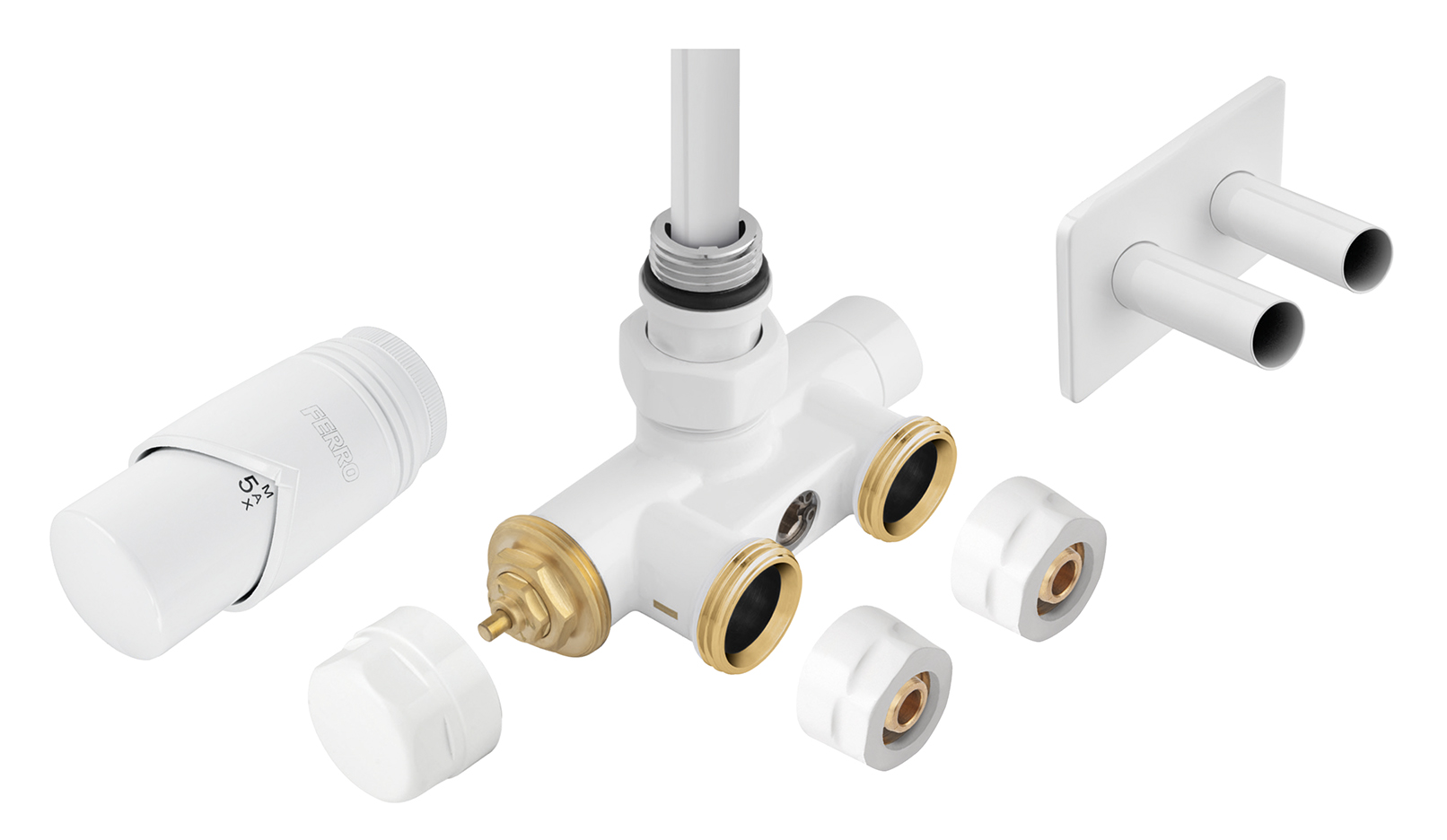

Zawór termostatyczny FERRO z rurką zanurzeniową to praktyczne rozwiązanie do stosowania w grzejnikach dekoracyjnych i łazienkowych, zwłaszcza tam, gdzie planowane jest jednoczesne użycie grzałki elektrycznej. Jego największą zaletą jest możliwość doprowadzenia i odprowadzenia czynnika grzewczego przez jedno przyłącze. Aby jednak zawór działał prawidłowo i bezawaryjnie, niezbędny jest jego prawidłowy montaż. Poniżej instrukcja krok po kroku.
Przygotowanie instalacji
Zanim przystąpisz do montażu:
- dokładnie przepłucz instalację i – jeśli to możliwe – zastosuj filtry, które zabezpieczą układ przed zanieczyszczeniami,
- zabezpiecz gwint, na którym będzie montowana głowica termostatyczna, osłoną ochronną.
Montaż zaworu
- Zamontuj zawór w taki sposób, aby oś głowicy termostatycznej była ustawiona poziomo. Ma to znaczenie dla jej prawidłowego działania.
Montaż rurki zanurzeniowej
- Odkręć śrubunek od korpusu zaworu.
- Wsuń rurkę do przyłącza grzejnika tak, aby jej koniec wystawał kilka milimetrów poniżej złączki.
- Wprowadź rurkę do tulei rozdzielającej wewnątrz zaworu.
- Zwróć szczególną uwagę na końcówkę rurki – jest niesymetryczna i musi być odpowiednio ustawiona. Gorąca woda powinna wpływać od dołu, przez wnętrze rurki, a powrót powinien odbywać się przez specjalny otwór w pierścieniu tulei.
- W przypadku grzejników o krótkim kolektorze, rurkę należy wcześniej przyciąć do odpowiedniej długości.

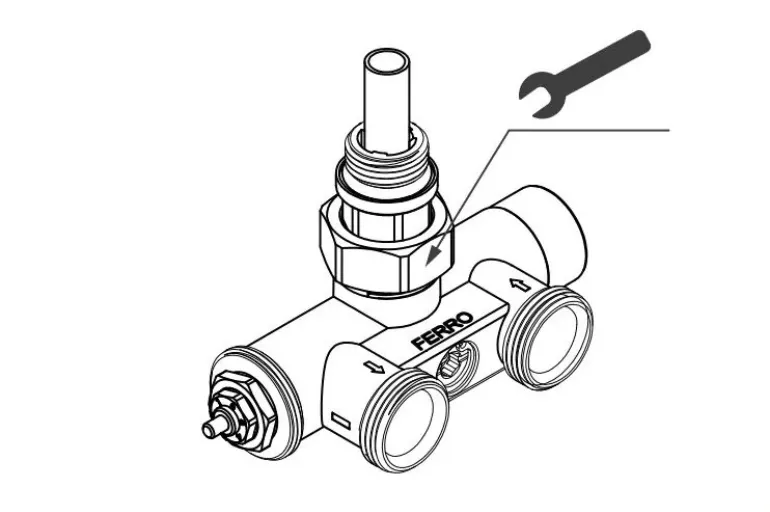

Zamocowanie i uszczelnienie
- Wkręć złączkę gwintowaną z uszczelką do przyłącza grzejnika, dokręć kluczem płaskim SW20.
- Upewnij się, że całość została zamontowana pod kątem prostym względem przyłączy.

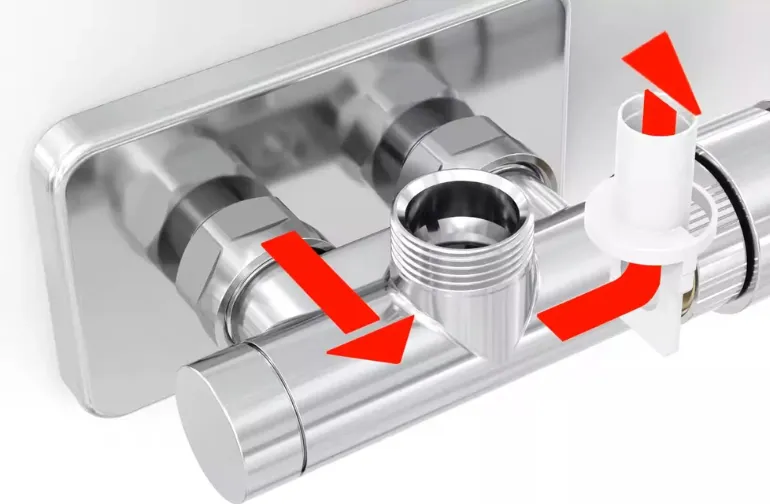

Sprawdzenie kierunku przepływu
- Upewnij się, że pełna część pierścienia tulei (S) rozdzielającej znajduje się po stronie zasilania.
To kluczowe – tylko wtedy przepływ będzie prawidłowo rozdzielony: woda wpłynie rurką do góry grzejnika, a wróci przez przestrzeń wokół niej.

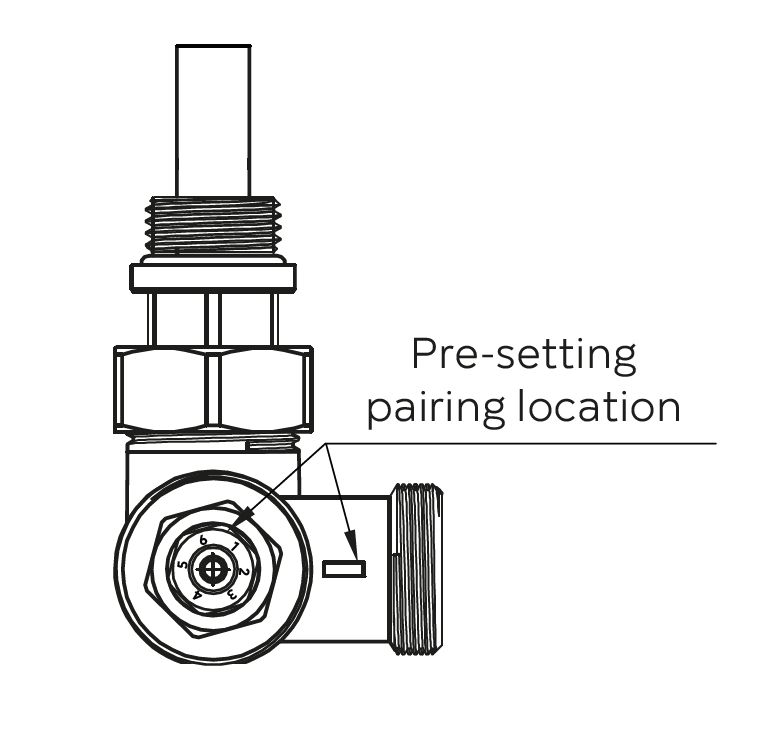

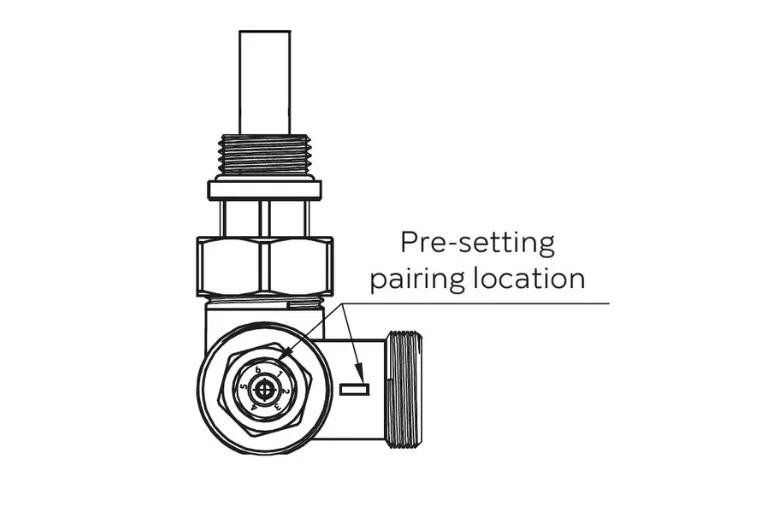

Regulacja nastawy wstępnej
- Przy pomocy klucza 13 mm ustaw wartość przepływu, obracając głowicę wkładki zaworu.
- Fabryczna nastawa to pozycja 6, ale w zależności od potrzeb można ją zmienić w zakresie od 1 do 6. Dla przykładu: pozycja 3 oznacza przepływ 0,074 m³/h. Więcej o nastawie wstępnej przeczytasz tutaj.
Montaż zaworu wymaga precyzji, szczególnie przy ustawieniu rurki wewnątrz tulei, ale dzięki przemyślanej konstrukcji całego zestawu nie jest to trudne ani nie wymaga specjalistycznych narzędzi. Poprawnie zamontowany zawór termostatyczny Ferro z rurką zanurzeniową zapewni sprawną pracę grzejnika, wygodną regulację temperatury i estetyczny wygląd instalacji. Zwłaszcza jeśli grzejnik ma być dodatkowo zasilany grzałką.
