Montaż rozdzielacza do ogrzewania podłogowego Ferro – krok po kroku

Dlaczego rozdzielacz jest kluczowy w systemie ogrzewania podłogowego?

Rozdzielacz to serce instalacji ogrzewania podłogowego – odpowiada za równomierny rozdział ciepła do wszystkich pętli grzewczych. Właściwie dobrany i zamontowany wpływa na efektywność systemu i jego bezawaryjne działanie.

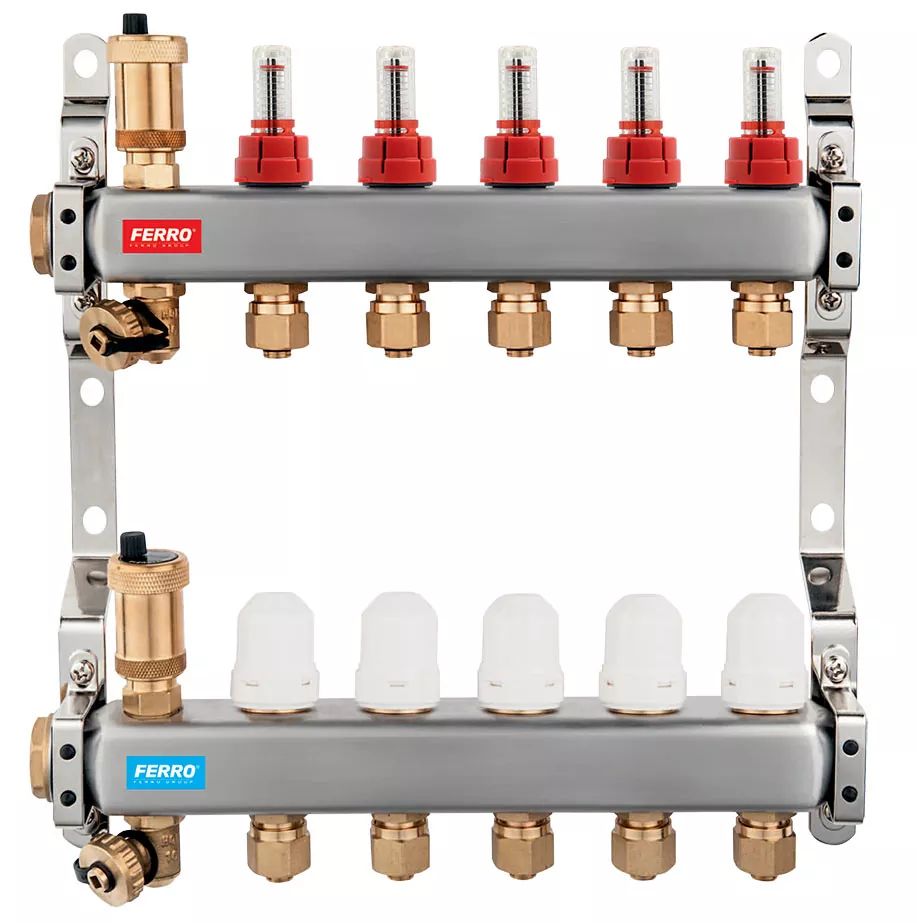

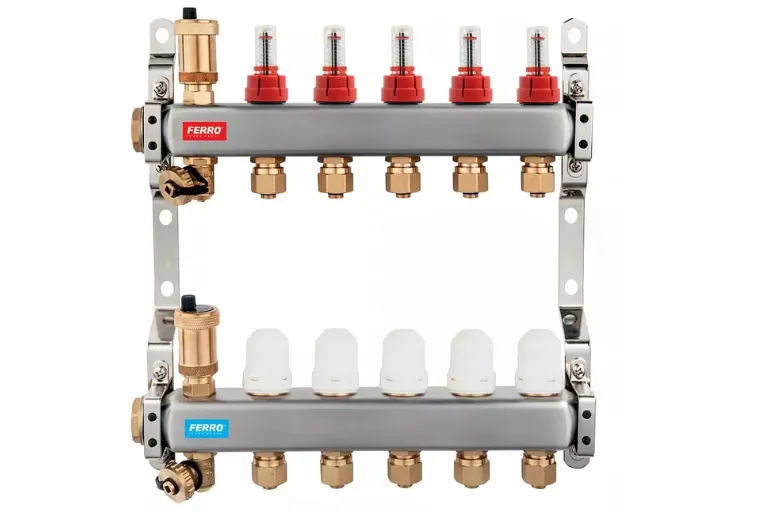

Rozdzielacze Ferro typu SN-RZP 1″ wykonane ze stali nierdzewnej to gotowe do montażu zestawy z fabrycznie zainstalowanymi zaworami termostatycznymi, przepływomierzami, odpowietrznikami i zaworami spustowymi. Kupując taki gotowy zestaw, oszczędzasz czas  i ograniczasz możliwość błędów montażowych.

Przygotowanie do montażu rozdzielacza

Zanim przystąpisz do montażu, upewnij się, że szafka podtynkowa jest odpowiednio wypoziomowana i zamontowana. Jak zamontować szafkę Ferro dowiesz się z poprzedniego artykułu.

Co warto wiedzieć:

• Rozdzielacz Ferro dostarczany jest w solidnym opakowaniu, które zabezpiecza go przed uszkodzeniem w transporcie.

• Domyślnie zespoły odpowietrzająco-spustowe znajdują się po lewej stronie, ale jeśli trzeba, można je łatwo przełożyć na prawą.


Przed przystąpieniem do montażu rozdzielacza:

• Sprawdź kompletność zestawu.

• Jeśli układ instalacji tego wymaga, przełóż całe belki rozdzielacza lub tylko odpowietrzniki na prawą stronę.
• Zamontuj zawory odcinające – na zasilaniu zawór prosty z termometrem, a na powrocie zawór kątowy.

Ferro ma w ofercie przeznaczone specjalnie do tego celu zawory F-Power z 1-calowym śrubunkiem i uszczelnieniem za pomocą O-ringu i nakrętki dociskowej:

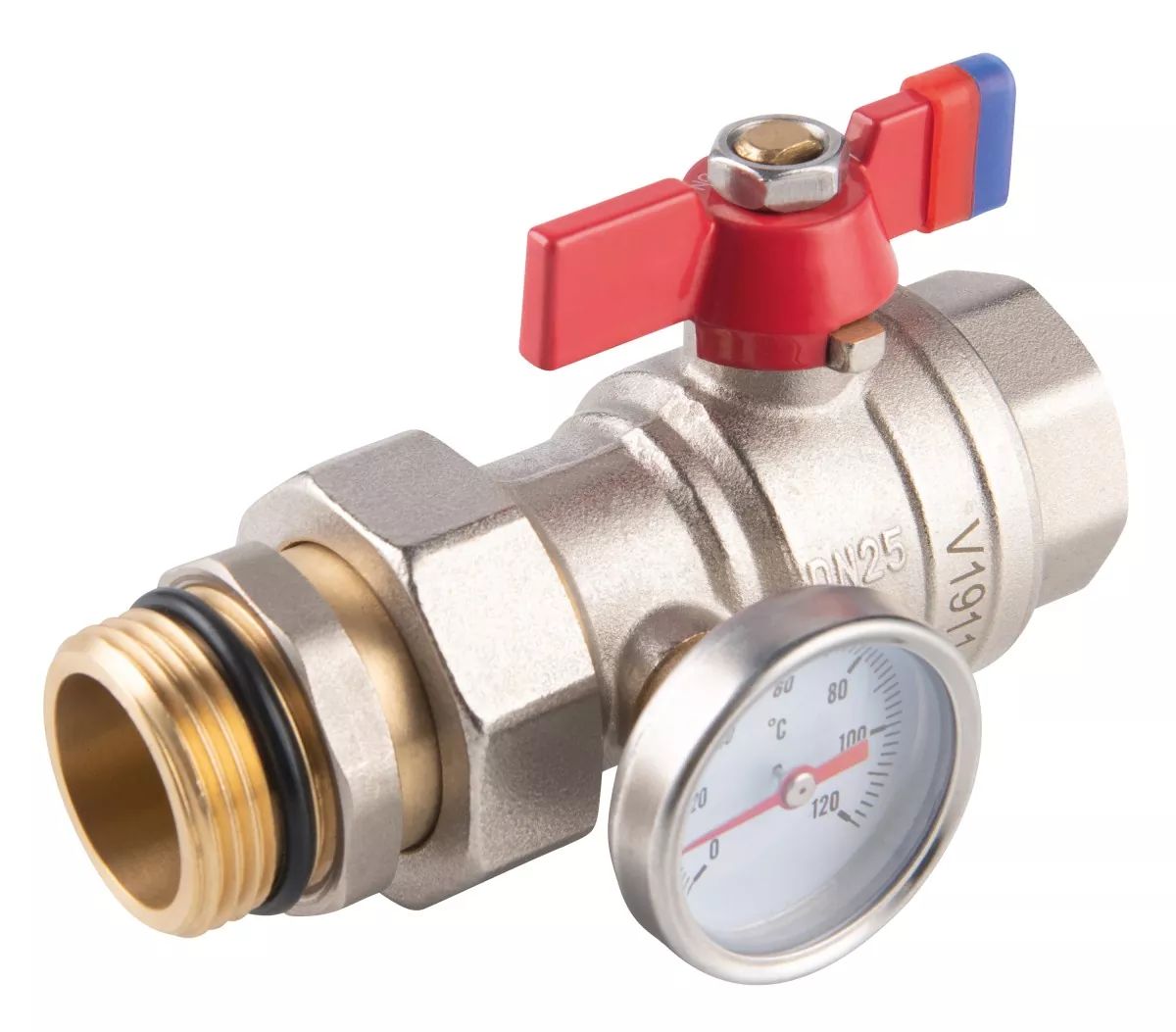

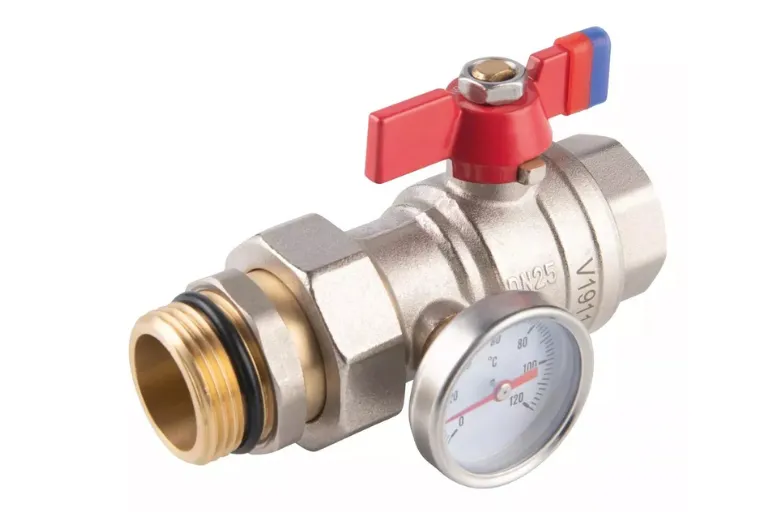

• zawór prosty z termometrem – KFPS 3T

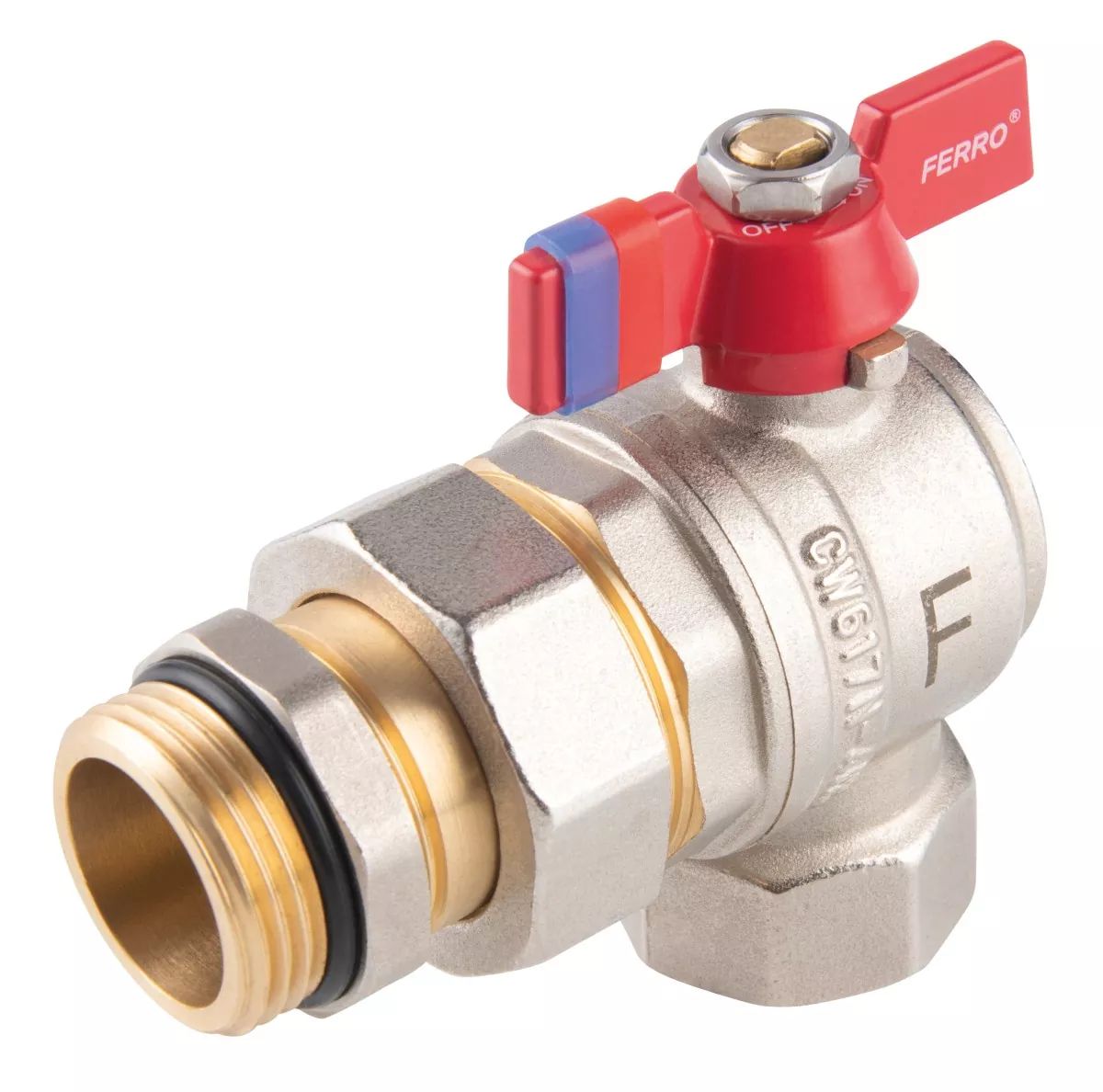

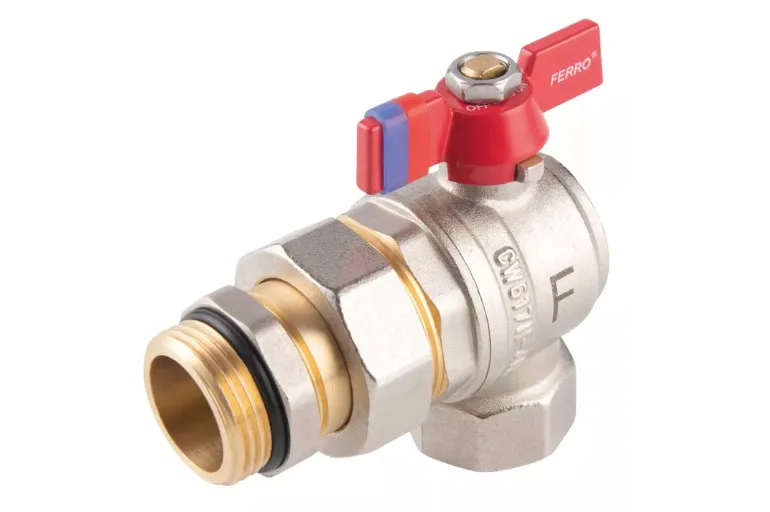

• zawór kątowy – KFPS3A

Cechy zaworów F-Power:

• Śrubunek 1″ z uszczelnieniem typu O-ring z EPDM – bez potrzeby stosowania taśmy teflonowej lub pakuł.

• Precyzyjne spasowanie z frezami w korpusie rozdzielacza.

Instrukcja montażu zaworów F-Power:

• Nakręć zawory na belki rozdzielacza.

• Podczas montażu kula zaworu musi być w pozycji otwartej.
• Kluczem chwyć za ośmiokąt zaworu od strony wkręcanej rury lub króćca (nigdy z strony przeciwnej).

Osadzanie rozdzielacza w szafce

Po uzbrojeniu rozdzielacza w zawory F-Power, można przystąpić do montażu w szafce.

Krok po kroku:

1. Poluzuj nakrętki mocujące listwy w szafce.
2. Rozsuń listwy, aby dopasować ich rozstaw do uchwytów rozdzielacza.
3. Umieść rozdzielacz na śrubach montażowych.
4. Dokręć nakrętki i sprawdź dostęp do wszystkich elementów.

Wskazówka:

Zachowaj odpowiednie odstępy między belkami rozdzielacza a ścianami szafki – to ułatwi późniejszy montaż pętli grzewczych i ewentualną konserwację.

Podłączenie instalacji

Kiedy rozdzielacz jest już zamontowany w szafce, można przystąpić do podłączenia instalacji. .

Co trzeba podłączyć:

• Zasilanie i powrót ze źródła ciepła – do zaworów F-Power.

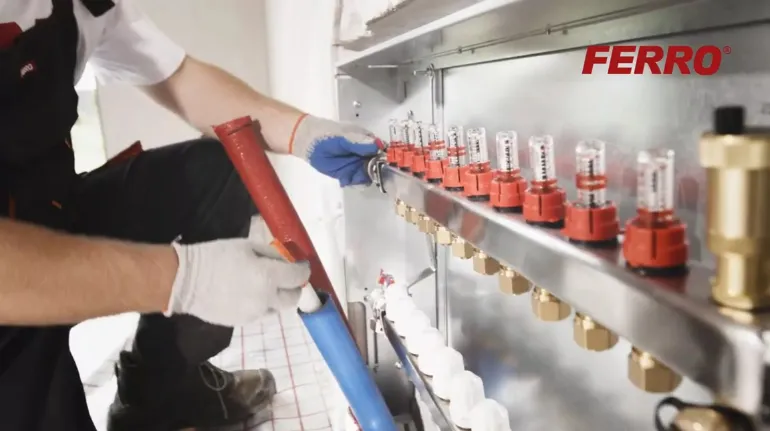

• Pętle grzewcze – do króćców rozdzielacza za pomocą złączek skręcanych Ferro (euroconus). Jak to zrobić – przeczytaj w artykule.
• W przypadku instalacji z systemem strefowego sterowania, zamontuj głowice termoelektryczne:
  • Odkręć białe pokrętła z belki powrotnej.
  • Nakręć głowice termoelektryczne Ferro zgodne z systemem sterowania.
