Dla bezpieczeństwa instalacji grzewczej i wody użytkowej kluczowe jest właściwe zabezpieczenie przed nadmiernym wzrostem ciśnienia. Rozwiązaniem, które łączy skuteczność, uniwersalność i wygodę montażu są naczynia przeponowe UNI wraz z grupą bezpieczeństwa. To sprawdzone, zaprojektowane do współpracy ze sobą komponenty, która zapewnią spokój i poczucie bezpieczeństwa zarówno instalatorom, jak i użytkownikom.
W każdej instalacji centralnego ogrzewania (CO) oraz wody użytkowej (CWU) zachodzi zjawisko rozszerzalności cieplnej. Gdy medium – najczęściej woda – jest podgrzewane, jego objętość rośnie, co prowadzi do wzrostu ciśnienia w systemie. W układzie zamkniętym, jeśli nie zostanie ono odpowiednio zrównoważone, może dojść do uszkodzenia elementów instalacji, takich jak rury, zawory czy wymienniki ciepła. Właśnie tutaj wkracza do akcji komplet Ferro: naczynie przeponowe UNI i grupa bezpieczeństwa.
Jak działa naczynie przeponowe UNI i do czego służy grupa bezpieczeństwa?
Naczynie przeponowe absorbuje nadmiar objętości cieczy, stabilizując ciśnienie w układzie, natomiast grupa bezpieczeństwa monitoruje jego poziom i chroni cały układ przed niekontrolowanym wzrostem ciśnienia.

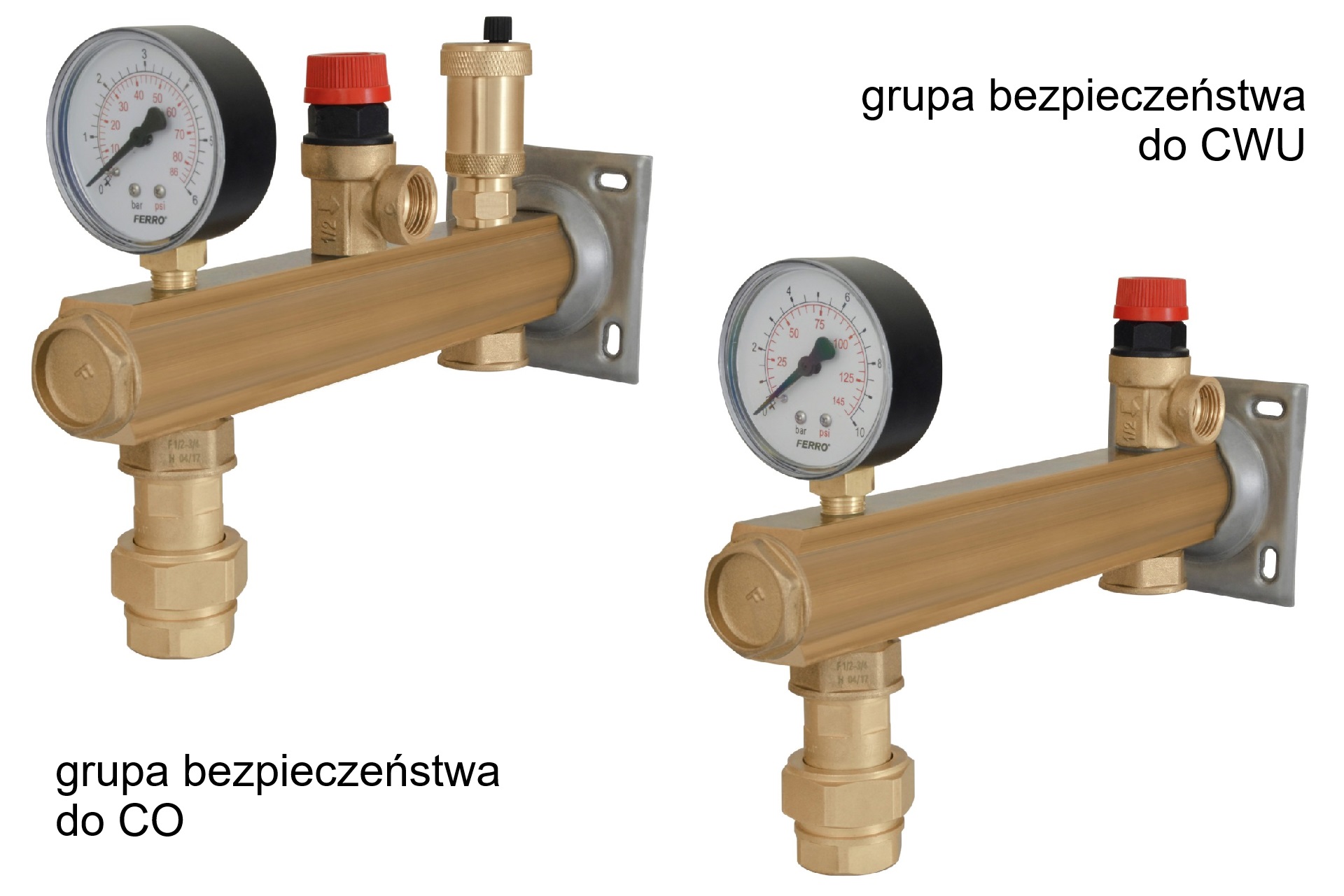

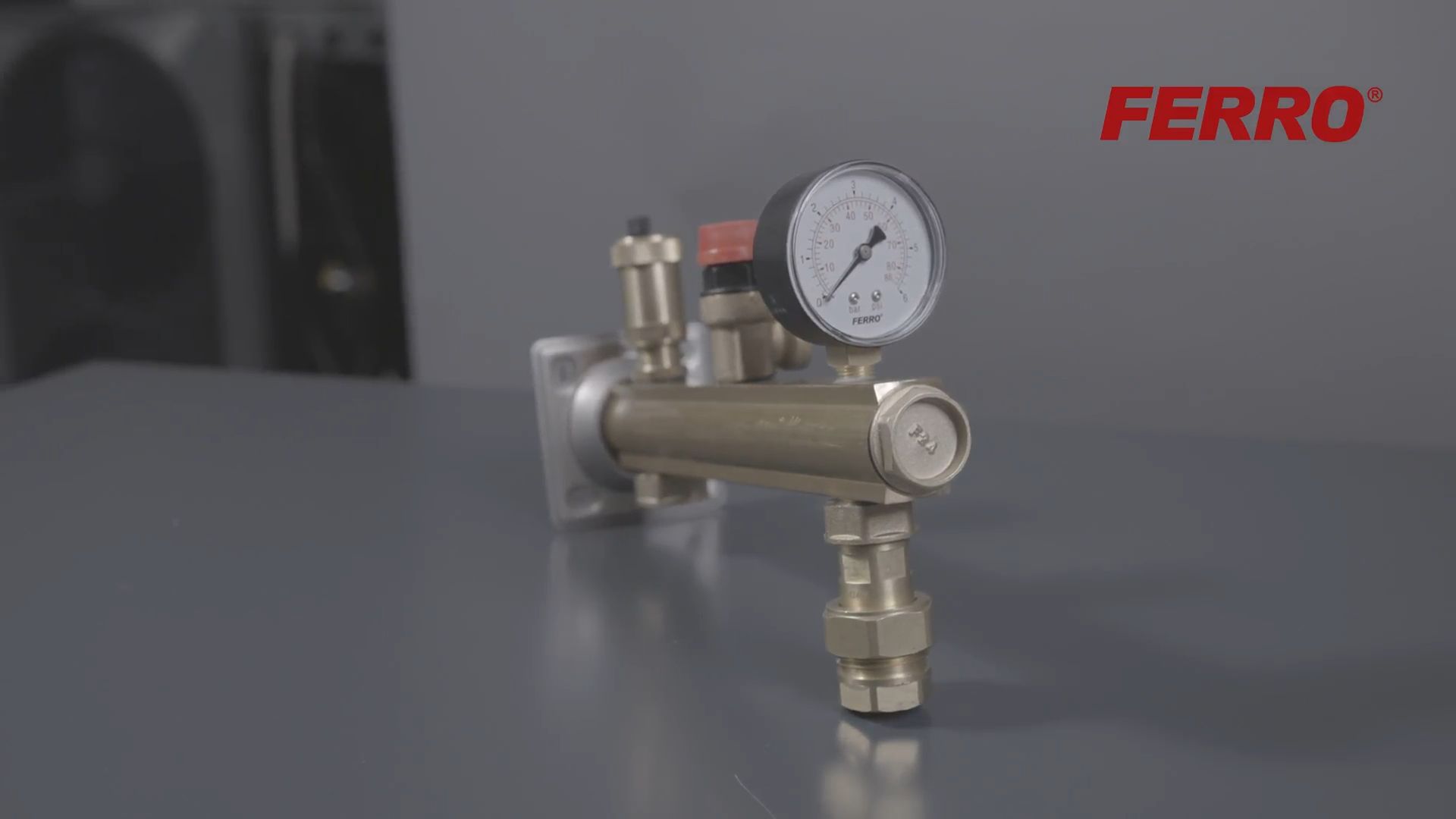

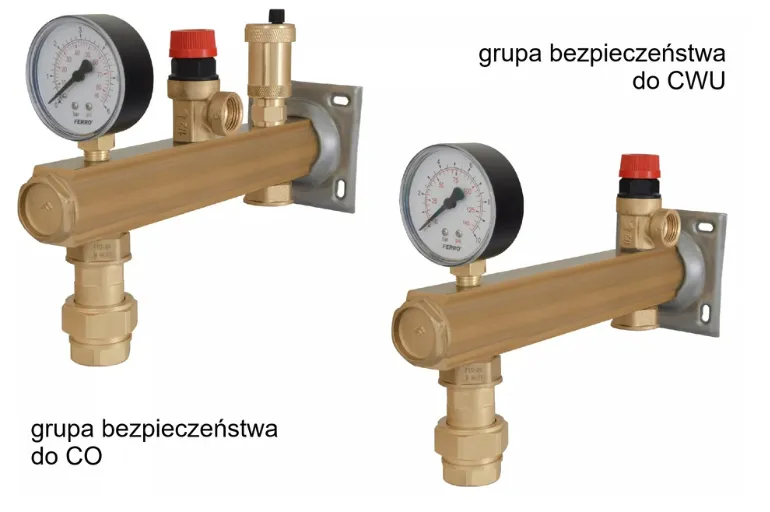

Budowa i działanie grupy bezpieczeństwa Ferro
Grupa bezpieczeństwa Ferro to kompletny moduł, który montuje się możliwie blisko źródła ciepła – np. kotła gazowego lub pompy ciepła – i który zabezpiecza instalację zgodnie z obowiązującymi normami technicznymi. W jej skład wchodzą:
- membranowy zawór bezpieczeństwa, który automatycznie otwiera się, gdy ciśnienie przekroczy dopuszczalną wartość.
- manometr, pokazujący aktualny poziom ciśnienia w instalacji.
- odpowietrznik automatyczny (dla wersji do CO), który usuwa powietrze z systemu i chroni przed jego zapowietrzeniem.
- szybkozłącze SN01 – umożliwiające szybki montaż i demontaż naczynia przeponowego.
Całość wykonana jest z trwałych materiałów: belka z mosiądzu CW617N, płytka montażowa ze stali nierdzewnej, co zapewnia długowieczność.
Naczynie UNI – uniwersalne, czyli do CO i CWU
Naczynie przeponowe UNI to komponent przystosowany do pracy zarówno w instalacjach CO, jak i CWU. Nie trzeba więc wybierać – to samo naczynie może być zastosowane w instalacji grzewczej albo wody użytkowej.
Najważniejsze cechy naczynia UNI:
- Wymienna membrana z butylu – kilkukrotnie bardziej odporna na zjawisko osmozy niż klasyczne EPDM.
- Flansza ze stali nierdzewnej AISI 304 – gwarantuje szczelność i trwałość połączenia nawet przy ekstremalnych warunkach pracy.
- 5 lat gwarancji – potwierdzenie jakości i długowieczności konstrukcji.
- Certyfikat PZH – dopuszczenie do kontaktu z wodą pitną.
- Zakres pojemności: od 5 do 300 litrów – łatwe dopasowanie do każdego projektu.
- Ciśnienie wstępne: 3,5 barów, maksymalne ciśnienie pracy: 10 barów, temperatura pracy: od -10°C do +100°C.
Co ważne – naczynia UNI jest dostępne w dwóch wersjach – wiszącej i stojącej, więc można dobrać wariant odpowiedni do miejsca i preferencji instalatora.
Instrukcja montażu – najważniejsze zasady
Poprawny montaż to warunek bezpiecznej i bezawaryjnej eksploatacji. Ferro zaleca, by montaż przeprowadzany był przez profesjonalistę, zgodnie z poniższymi wskazówkami:
- Przygotowanie instalacji – należy przepłukać układ i usunąć z niego wszelkie zanieczyszczenia stałe.
- Montaż grupy bezpieczeństwa – należy ją przykręcić do ściany jak najbliżej źródła ciepła, manometrem skierowanym ku górze. Pomiędzy źródłem ciepła a grupą nie mogą znajdować się zawory.
- Podłączenie do źródła ciepła – połączenie z rurą doprowadzającą medium należy uszczelnić, używając taśmy teflonowej lub pakuł, dokręcać za pomocą dwóch kluczy, aby uniknąć uszkodzenia złączki.
- Instalacja naczynia UNI – możliwa jest bezpośrednio lub przez szybkozłącze SN01. To drugie rozwiązanie pozwala na łatwy demontaż naczynia bez konieczności spuszczania wody z instalacji.
- Ustawienie ciśnienia wstępnego – należy dostosować je do projektu (np. dla CO zazwyczaj 1–1,5 bar). Wszelkie zmiany należy trwale oznaczyć na tabliczce znamionowej.
- Odprowadzenie wody z zaworu bezpieczeństwa – rurę wyrzutową należy poprowadzić do kanalizacji, pamiętając o zachowaniu odpowiedniego spadku. Rura może mieć maksymalnie 2 m długości i nie więcej niż dwa zakręty. Niedopuszczalne jest montowanie na niej zaworów lub elementów utrudniających przepływ.
- Kontrola szczelności połączeń – przed próbą ciśnieniową należy odłączyć naczynie wzbiorcze, by uniknąć jego uszkodzenia.
Dlaczego warto postawić na Ferro?
Zestaw Ferro z naczyniem UNI i grupą bezpieczeństwa to rozwiązanie, które sprawdzi się w każdej instalacji. Oto główne zalety tego zestawu:
- Uniwersalność – takie samo naczynie do CWU i CO.
- Wysoka jakość komponentów – odporna na korozję stal nierdzewna, trwała membrana z butylu, solidna konstrukcja z mosiądzu.
- Łatwość montażu – szybkozłącze, prosta procedura instalacyjna, kompatybilność z wieloma systemami.
- Bezpieczeństwo i niezawodność – ochrona przed nadciśnieniem, możliwość szybkiego odpowietrzenia, precyzyjny odczyt ciśnienia.
- Gwarancja – 5 lat na szczelność naczynia. Ferro jest pewne wysokiej jakości swoich produktów.
Naczynie przeponowe UNI i grupa bezpieczeństwa Ferro to idealny wybór dla inwestorów i instalatorów poszukujących prostych, niezawodnych i wszechstronnych rozwiązań. Wysoka jakość wykonania, zgodność z normami, łatwość obsługi i możliwość zastosowania zarówno do instalacji grzewczych, jak i wodnych – to wszystko zapewnia naczynie wzbiorcze UNI z grupą bezpieczeństwa Ferro.
