Efektywne zarządzanie temperaturą w budynkach – zarówno mieszkalnych, jak i komercyjnych – wymaga nie tylko dobrze zaprojektowanej i wykonanej instalacji grzewczej, lecz także inteligentnego systemu sterowania. FERRO ma w ofercie kompletny system sterowania ogrzewaniem oparty na listwie FL8. Automatyzacja kontroli temperatury pomieszczeń nie byłaby możliwa bez takich elementów jak siłownik termoelektryczny FTH1 oraz czujnik podłogowy FNTC.
Bez siłownika termoelektrycznego (głowicy termoelektrycznej) FTH1 “mózg systemu” – listwa FL8 – byłby kompletnie bezradny. To siłownik bowiem odpowiada za regulację przepływu wody grzewczej w danej pętli ogrzewania podłogowego – fizycznie otwiera i zamyka zawór na rozdzielaczu. Listwa kontroluje jego działanie na podstawie pomiaru temperatury w pomieszczeniu.
Informacje o temperaturze dostarczają zainstalowane w pomieszczeniach czujniki lub regulatory. Jeśli chcemy, by pomiar temperatury był prowadzony bezpośrednio w wylewce, należy połączyć je z czujnikiem podłogowym FNTC.
O montażu czujnika należy pamiętać przed wykonaniem wylewki na ogrzewanej podłodze. Czujnik musi znaleźć się pod planowanym wykończeniem posadzki.

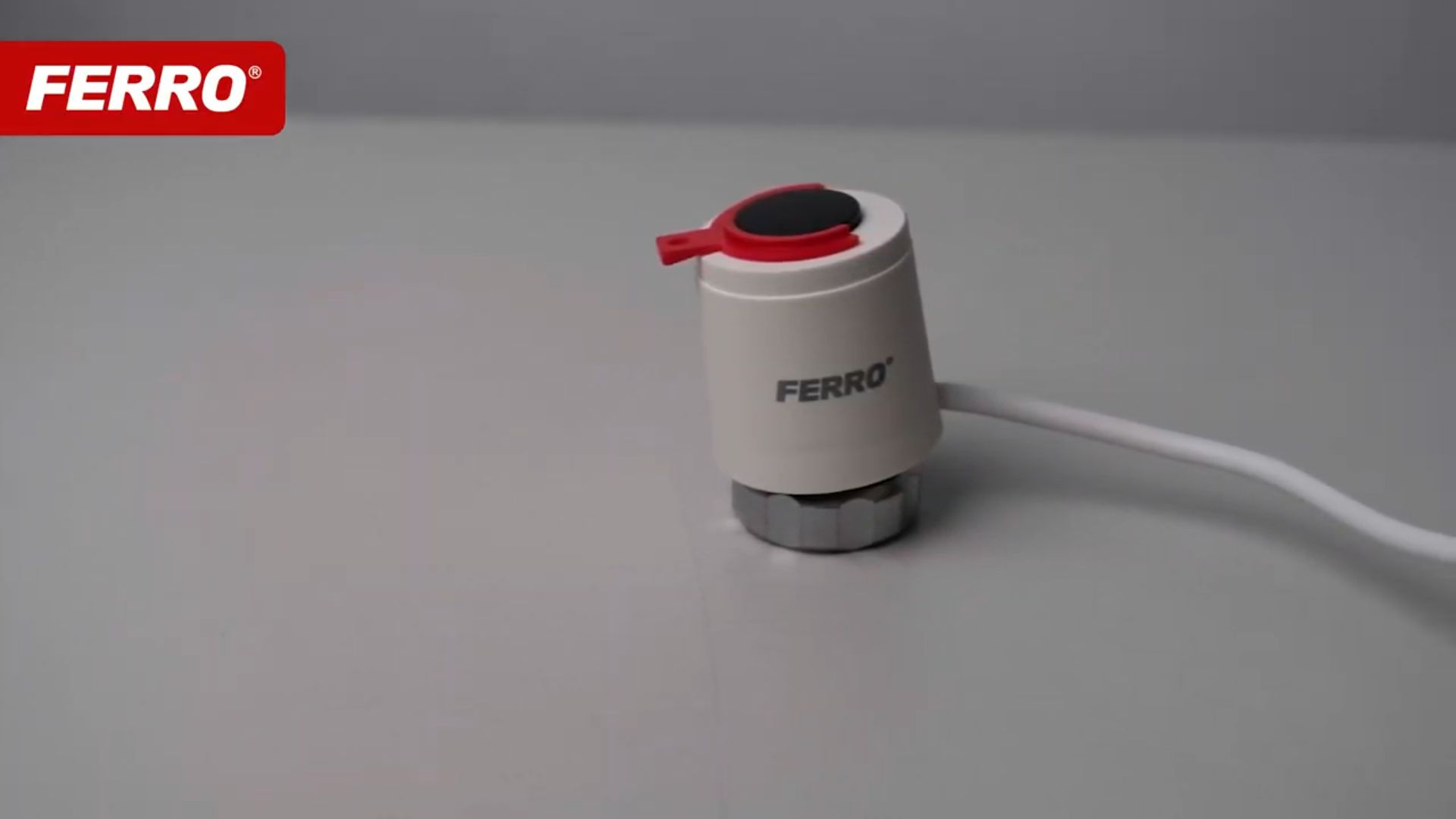

Głowica termoelektryczna FTH1
FTH1 to nowoczesny siłownik termoelektryczny, który montuje się bezpośrednio na zaworze rozdzielacza ogrzewania podłogowego. Jego zadaniem jest automatyczne otwieranie i zamykanie przepływu wody grzewczej w zależności od zapotrzebowania danego pomieszczenia na ciepło.
Jak działa siłownik termoelektryczny?
Siłownik FTH1 działa w oparciu o sygnał elektryczny (230 V) pochodzący z listwy sterującej FL8. Gdy regulator strefowy zasygnalizuje potrzebę dogrzania pomieszczenia, listwa przesyła sygnał do siłownika, który po około 3–5 minutach otwiera zawór, umożliwiając przepływ czynnika grzewczego. Po osiągnięciu zadanej temperatury zawór zostaje automatycznie zamknięty.
FTH1 to siłownik typu NC (Normally Closed), co oznacza, że w stanie spoczynku zawór pozostaje zamknięty. Dopiero po otrzymaniu sygnału elektrycznego następuje otwarcie zaworu, co umożliwia przepływ czynnika grzewczego. To rozwiązanie zwiększa bezpieczeństwo systemu, ponieważ w przypadku awarii zasilania zawory automatycznie się zamykają.
Najważniejsze cechy głowicy FTH1:
- szeroki zakres temperatury pracy: od -5 do +50°C,
- czas otwarcia/zamknięcia: 180–300 sekund – ochrona przed nagłymi skokami temperatury,
- napięcie zasilania: 230 V AC,
- energooszczędność – pobór mocy tylko 3 W,
- gwarancja pewnego działania zaworu – siła nacisku: 110 N,
- kompatybilność z większością rozdzielaczy – złącze M30×1,5,
- odporność na zachlapania – stopień ochrony IP54.
Wskazówki dotyczące montażu siłownika FTH1:
- Zdejmij kapturek ochronny z zaworu rozdzielacza.
- Nakręć siłownik na gwint M30x1,5, następnie zdejmij blokadę.
- Podłącz przewód do listwy sterującej (gniazdo Output) zgodnie z przypisaną strefą grzewczą. W przypadku listwy FL8 do jednej strefy można podłączyć kilka siłowników (strefy 1–3 – do trzech urządzeń, strefy 4–8 – po dwa). Dzięki temu możliwa jest równoczesna kontrola kilku pętli grzewczych w jednej strefie.
- Po zakończeniu instalacji przetestuj działanie siłownika w trybie ręcznym.
Czujnik podłogowy FNTC – precyzyjna kontrola temperatury podłogi
Drugim istotnym komponentem jest czujnik podłogowy FNTC, który monitoruje temperaturę bezpośrednio w wylewce. To rozwiązanie pozwala uniknąć przegrzania podłogi i zapewnia komfort termiczny bez ryzyka uszkodzenia posadzek (szczególnie ważne w przypadku podłóg drewnianych i laminowanych).
Najważniejsze cechy czujnika FNTC:
- wytrzymałość temperaturowa czujnika: -30 ÷ 50°C,
- bardzo precyzyjna regulacja – histereza: 0,1 ÷ 5°C,
- łatwy montaż do większości sterowników – przewód 2-żyłowy, długość 2,5 m
Czujnik FNTC instaluje się w specjalnej rurce ochronnej (peszlu) bezpośrednio w wylewce podłogowej, co umożliwia łatwą wymianę w przypadku awarii bez konieczności kucia posadzki. Można go podłączyć zarówno bezpośrednio do listwy sterującej, jak i do pokojowego czujnika lub regulatora temperatury, także bezprzewodowego. Dzięki temu możliwe jest tworzenie rozbudowanych, dostosowanych do potrzeb użytkowników systemów strefowych – zarówno przewodowych, jak i bezprzewodowych.
Praktyczne wskazówki montażu czujnika FNTC:
- Umieść czujnik w peszlu i zatop go w wylewce ok. 30–50 cm od ściany.
- W przypadku podłączenia do regulatora lub czujnika pokojowego, przewody podłącz do wejścia „Floor Sensor”. Następnie w listwie sterującej aktywuj dla danej strefy funkcję Czujnik podłogowy.
Nowoczesne sterowanie = oszczędność i komfort
Dzięki akcesoriom takim jak siłownik FTH1 i czujnik FNTC wykwalifikowani instalatorzy mogą zbudować inteligentny, wydajny system grzewczy, który sprosta oczekiwaniom najbardziej wymagających użytkowników. Efektywne zarządzanie strefami grzewczymi realnie przekłada się na większy komfort cieplny użytkowników i oszczędność energii.
