Zawory zwrotne odgrywają istotną rolę w systemach wodnych, grzewczych i chłodniczych. Ich głównym zadaniem jest umożliwienie przepływu medium tylko w jednym kierunku i zapobieganie jego cofaniu. Dzięki prostej, mechanicznej konstrukcji zawory działają automatycznie i bezobsługowo, a ich prawidłowy dobór i montaż mają bezpośredni wpływ na bezpieczeństwo i niezawodność całej instalacji.
Jak działa zawór zwrotny?
Zawór zwrotny otwiera się, gdy medium (najczęściej woda lub woda z glikolem) przepływa w zaprojektowanym kierunku – ciśnienie otwiera element zamykający. Jeśli nastąpi próba przepływu w przeciwnym kierunku, element ten automatycznie się zamyka. Takie rozwiązanie:
- chroni instalację przed cofnięciem medium,
- zabezpiecza pompy przed uszkodzeniami,
- zapobiega zakłóceniom ciśnienia i przepływu w obiegach zamkniętych.
Gdzie i kiedy należy stosować zawory zwrotne?
Zawory zwrotne montuje się tam, gdzie istnieje ryzyko cofania się cieczy w instalacji, co mogłoby prowadzić do strat energii, nieprawidłowego działania systemu lub awarii urządzeń. W praktyce zawory zwrotne montuje się:
- w instalacjach wodociągowych, zwykle za wodomierzem lub pompą na przewodzie tłocznym (przy zachowaniu minimalnej odległości od wodomierza 30 cm),
- w instalacjach centralnego ogrzewania – za pompą obiegową, na powrocie, przed zaworami odcinającymi,
- w systemach chłodzenia i instalacjach wykorzystujących glikol.
Zawory zwrotne Ferro F-Power mogą być montowane w dowolnej pozycji (poziomo, pionowo, ukośnie), pod warunkiem zachowania zgodności z kierunkiem przepływu wskazanym na korpusie. Ta elastyczność montażowa ułatwia ich zastosowanie w ciasnych przestrzeniach.

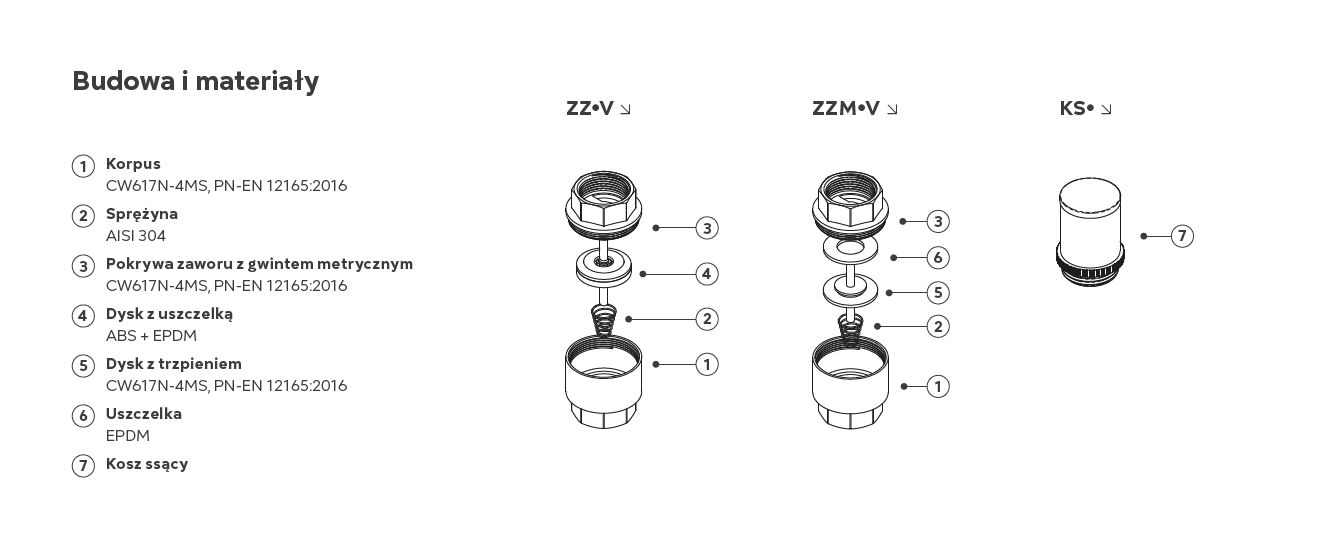

Konstrukcja i materiały – co warto wiedzieć przy wyborze?
Zawory zwrotne Ferro F-Power dostępne są w dwóch wariantach materiałowych, co pozwala dostosować je do konkretnych warunków pracy:
- modele z dyskiem z tworzywa ABS (oznaczenie ZZ•V) – przeznaczone do pracy w temperaturach do 70°C i ciśnieniu do 10 barów,
- modele z dyskiem mosiężnym (ZZM•V) – mogą pracować w temperaturach do 120°C i ciśnieniu do 16 barów.

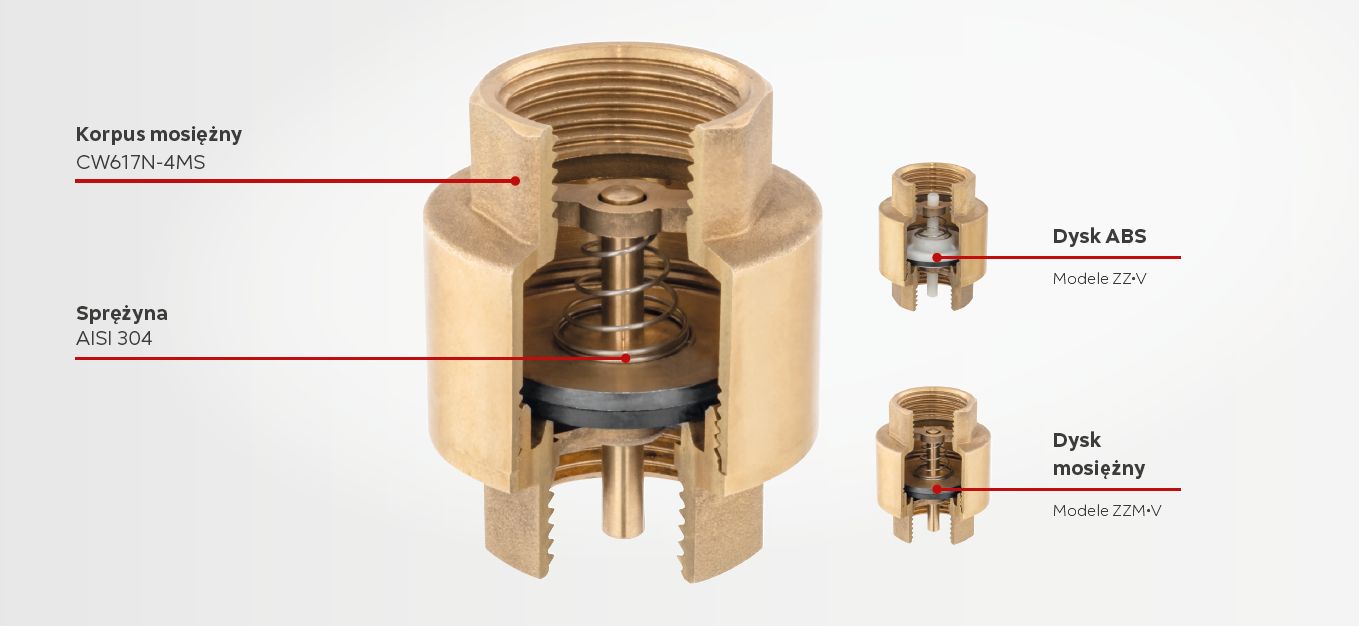

Korpus zaworu wykonany jest z mosiądzu CW617N-4MS – stop nie zawiera niklu (Nickel Free), więc można go bezpiecznie stosować w instalacjach wody pitnej. Elementy sprężyste są ze stali nierdzewnej AISI 304, a uszczelnienia z EPDM, odpornego na temperatury i działanie wody lub roztworu glikolu.
Dodatkowo zawór może być wyposażony w kosz ssawny, który pełni funkcję filtra mechanicznego – zatrzymuje zanieczyszczenia takie jak piasek czy osady, zwiększając trwałość instalacji.
Wskazówki montażowe
Prawidłowy montaż zaworu zwrotnego jest kluczowy dla jego niezawodnego działania. Warto zwrócić uwagę na następujące kwestie:
- Prace montażowe powinien wykonywać doświadczony instalator, przy całkowicie odciętym ciśnieniu w instalacji.
- Kierunek przepływu medium musi być zgodny ze strzałką na korpusie zaworu.
- Zawór może być montowany w dowolnej osi przepływu (pionowo, poziomo, pod kątem).
- Połączenia gwintowe należy uszczelnić przy użyciu taśmy teflonowej lub włókna konopnego.
- Należy unikać naprężeń mechanicznych w instalacji, które mogłyby wpływać na korpus zaworu – także w czasie dokręcania i demontażu (klucz zakładać na ośmiokąt przyłącza od strony zakręcanej, nie dokręcać zbyt mocno).
W przypadku wersji z koszem ssawnym, czyszczenie filtra nie wymaga demontażu całego zaworu – wystarczy odkręcić kosz, usunąć zanieczyszczenia i wkręcić go z powrotem.
Praktyczne korzyści z zastosowania zaworów zwrotnych Ferro F-Power
Prawidłowo dobrany i zainstalowany zawór zwrotny niesie za sobą szereg zalet:
- Zwiększenie niezawodności instalacji – eliminacja przepływu zwrotnego ogranicza ryzyko awarii.
- Ochrona urządzeń – zawór chroni pompy, wodomierze i wymienniki przed działaniem ciśnienia zwrotnego.
- Bezobsługowość – brak konieczności regulacji czy sterowania zaworem.
- Cicha praca – zastosowanie elementów tłumiących pozwala ograniczyć hałas w instalacji.
- Długa żywotność – odpowiednio dobrane materiały zapewniające odporność zaworu na ciśnienie i temperaturę przekładają się na wieloletnią trwałość.
Zawory zwrotne to prosty, ale niezwykle ważny element systemów hydraulicznych. Ich zastosowanie zwiększa bezpieczeństwo, efektywność i trwałość instalacji. Wybierając zawór zwrotny, warto zwrócić uwagę na warunki pracy (temperatura, ciśnienie, rodzaj medium), konstrukcję i dostępność akcesoriów, takich jak kosze ssawne.
Zawory zwrotne Ferro F-Power z elementem zamykającym z tworzywa lub mosiądzu spełniają wymagania współczesnych instalacji wodnych i grzewczych i mogą być stosowane zarówno w budownictwie mieszkaniowym, jak i w instalacjach przemysłowych.
