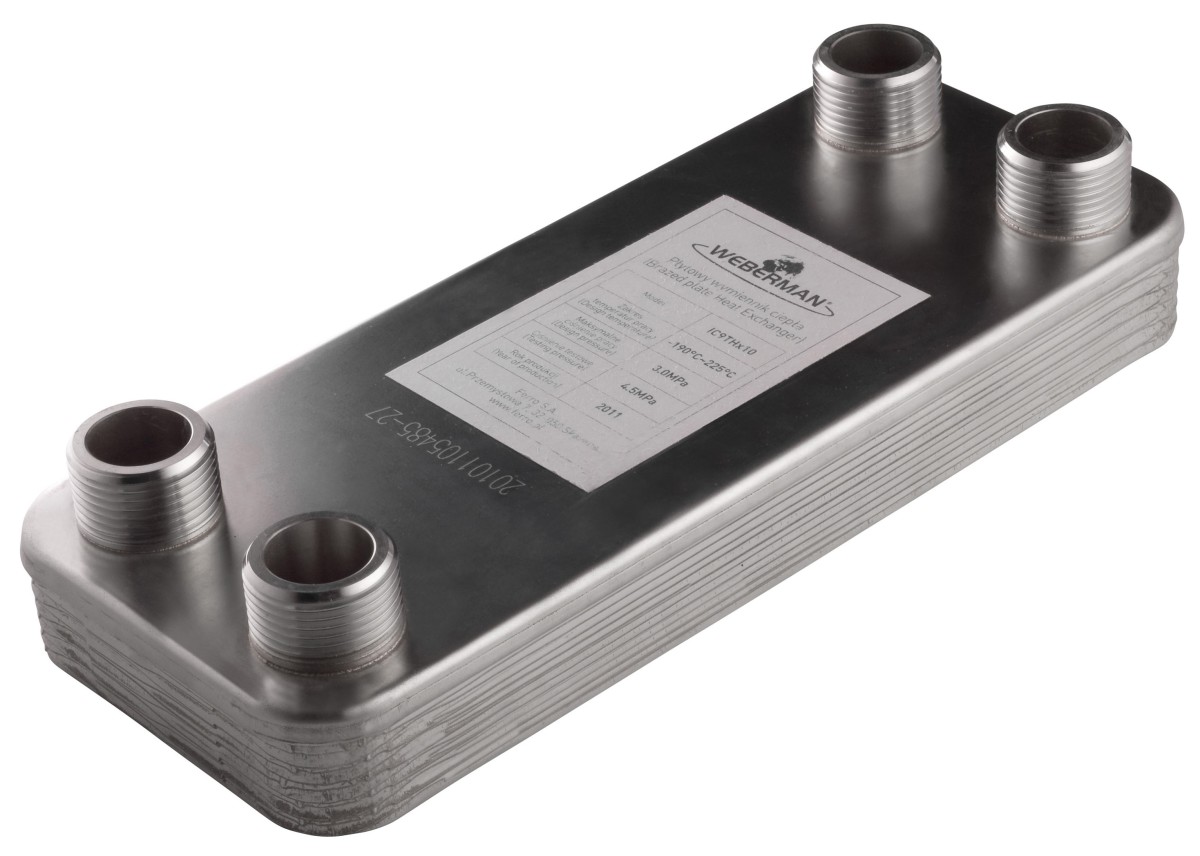

Wymiennik płytowy 1"

, Wymiennik płytowy 1
, Wymiennik płytowy 1
, Wymiennik płytowy 1
, Wymiennik płytowy 1

Warianty produktu

Symbol Przyłącze Głębokość [mm] Przepływ maksymalny [m3/h] Strona instalacji [°C] Strona źródła ciepła [°C] Cena brutto
IC9THX15 GZ1 2,4*NP NP.- liczba płyt 12 50/70; 45/65; 40/60 90/70; 85/65; 80/60 1228,77 PLN
IC9THX20 GZ1 2,4*NP NP.- liczba płyt 12 50/70; 45/65; 40/60 90/70; 85/65; 80/60 1428,03 PLN
IC9THX30 GZ1 2,4*NP NP.- liczba płyt 12 50/70; 45/65; 40/60 90/70; 85/65; 80/60 1842,54 PLN

Dane techniczne

Długość [mm]: 286
Szerokość [mm]: 116
Media:
  • glikol 40%
Zakres mocy [kW]: 15-20
Ciśnienie testowe [bar]: 40
Maksymalne ciśnienie robocze [bar]: 30
Maksymalna temperatura pracy [°C]: 220
Kod kreskowy: opakowanie z kodem kreskowym umożliwiającym sprzedaż detaliczną
Obszar zastosowania: instalacje c.o., termokominki, kotły na paliwa stałe, instalacje c.w.u, instalacje solarne.
