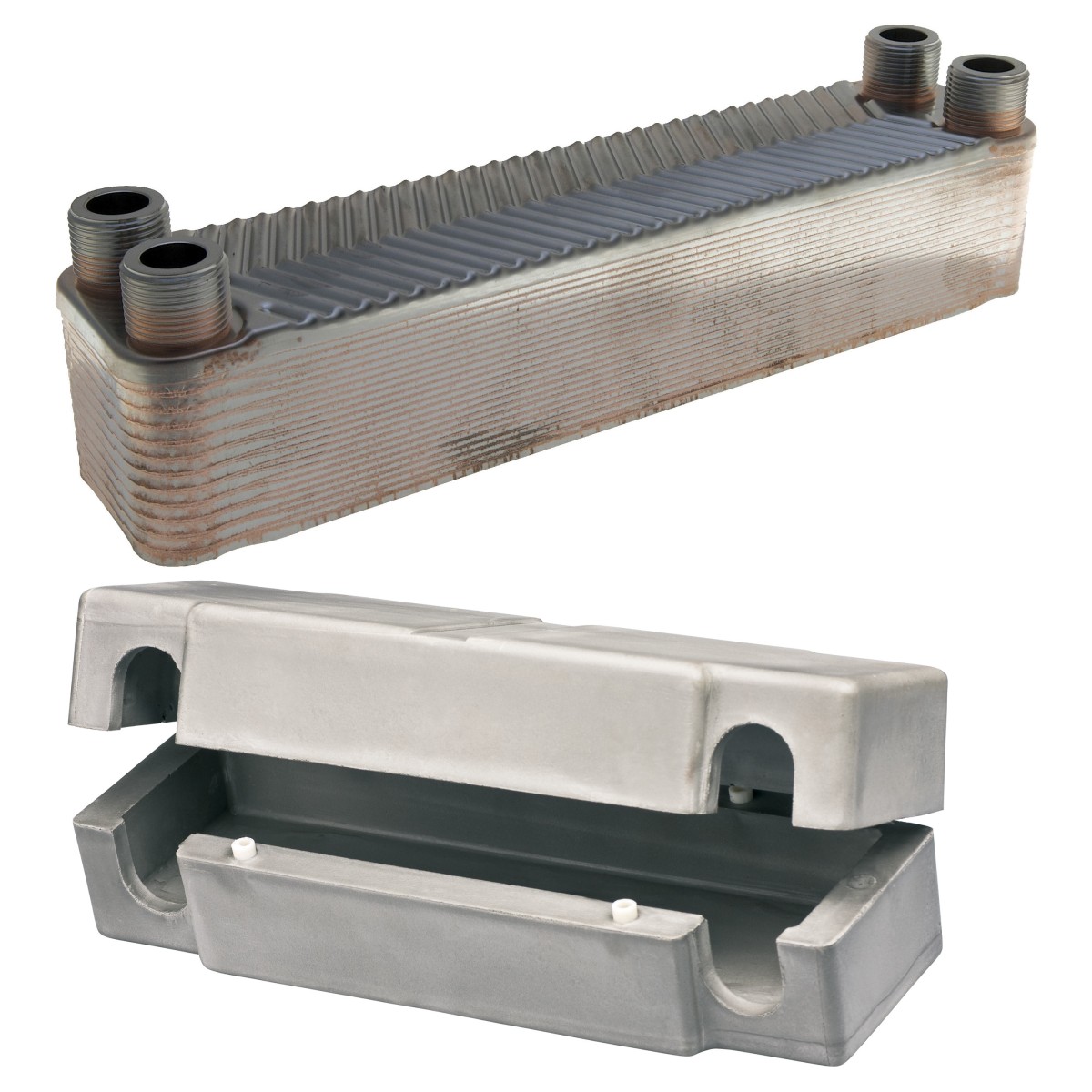

Wymiennik płytowy 3/4"

, Wymiennik płytowy 3/4
, Wymiennik płytowy 3/4
, Wymiennik płytowy 3/4
, Wymiennik płytowy 3/4
, Wymiennik płytowy 3/4
, Wymiennik płytowy 3/4

Warianty produktu

Symbol Długość [mm] Głębokość [mm] Przepływ maksymalny [m3/h] Przyłącze Strona instalacji [°C] Strona źródła ciepła [°C] Szerokość [mm] Cena brutto
IC8THX10 315 2+2,24*(NP.-2) NP.- liczba płyt 4 GZ3/4 50/70; 45/65; 40/60 90/70; 85/65; 80/60 73 717,09 zł
IC8THX20 315 2+2,24*(NP.-2) NP.- liczba płyt 4 GZ3/4 50/70; 45/65; 40/60 90/70; 85/65; 80/60 73 969,24 zł
IC8THX24 315 2+2,24*(NP.-2) NP.- liczba płyt 4 GZ3/4 50/70; 45/65; 40/60 90/70; 85/65; 80/60 73 1079,94 zł
IC8THX30 315 2+2,24*(NP.-2) NP.- liczba płyt 4 GZ3/4 50/70; 45/65; 40/60 90/70; 85/65; 80/60 73 1212,78 zł

Dane techniczne

Ciśnienie testowe [bar]: 20
Kod kreskowy: opakowanie z kodem kreskowym umożliwiającym sprzedaż detaliczną
Maksymalna temperatura pracy [°C]: 135
Maksymalne ciśnienie robocze [bar]: 16
Media:
  • glikol 40%
Zakres mocy [kW]: 10-15
Obszar zastosowania: instalacje c.o., termokominki, kotły na paliwa stałe, instalacje c.w.u, instalacje solarne.
