Umieszczenie rozdzielacza ogrzewania podłogowego w specjalnej szafce to nie tylko kwestia estetyki, lecz także bezpieczeństwa i po prostu profesjonalizmu wykonania. Odpowiednio dobrana i prawidłowo zamontowana szafka Ferro chroni elementy rozdzielacza przed przypadkowym uszkodzeniem, zapewnia wygodny dostęp podczas czynności serwisowych i pozwala wkomponować niezbędne elementy techniczne w wystrój wnętrza. W tym artykule, krok po kroku, opisujemy, jak zamontować szafkę podtynkową Ferro, aby mieć pewność, że wszystko będzie działało i wyglądało perfekcyjnie.
Ferro oferuje szafki podtynkowe i natynkowe – wybór odpowiedniego wariantu zależy od rodzaju instalacji i oczekiwanego efektu wizualnego.
→ Szafka podtynkowa (SZP) – idealna do instalacji, gdzie priorytetem jest schowanie elementów instalacji w ścianie. Dzięki regulowanej głębokości i wysokości doskonale sprawdzi się w nowoczesnych budynkach i tam, gdzie zależy nam na jak najbardziej estetycznym wykończeniu.
→ Szafka natynkowa (SZN) – sprawdza się w sytuacjach, gdy nie ma możliwości wykonania wnęki lub rozdzielacz instalowany jest na etapie modernizacji istniejącej instalacji.

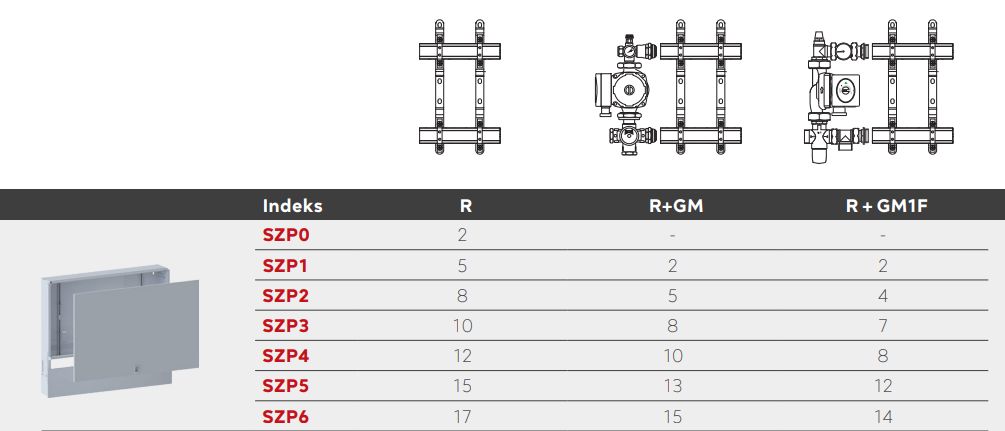

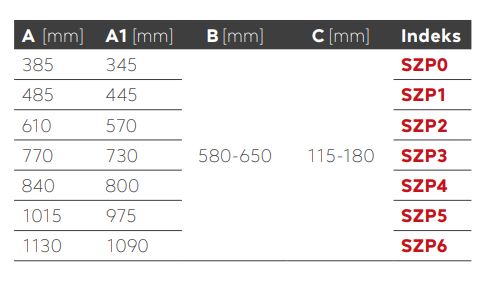

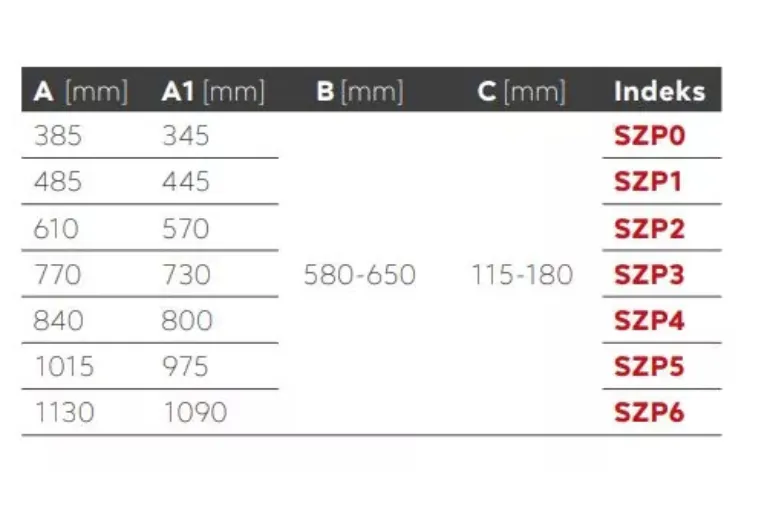

Dobór odpowiedniego rozmiaru szafki
Rozmiar szafki należy dobrać do liczby obiegów w rozdzielaczu – im więcej pętli grzewczych, tym szerszy model będzie wymagany. Szafka musi zapewniać nie tylko miejsce na sam rozdzielacz, lecz także przestrzeń pozwalającą na swobodne podłączanie rur oraz wykonanie czynności serwisowych.
Wybierając wielkość szafki, należy uwzględnić:
- długości i konfigurację rozdzielacza,
- średnicę rur i sposób ich wprowadzenia,
- ilości miejsca w ścianie lub na powierzchni montażowej

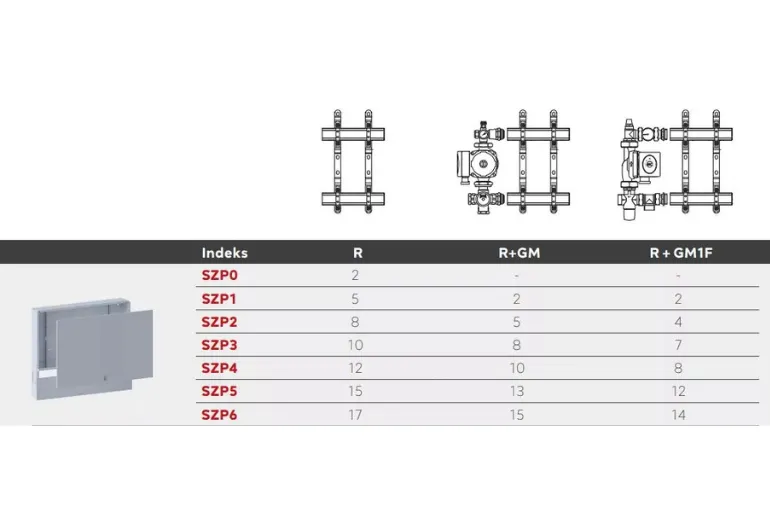

Zastosowanie do rozdzielacza z grupą mieszającą
Jeśli rozdzielacz współpracuje z grupą mieszającą, konieczne jest zastosowanie większej szafki, która pomieści dodatkowe elementy takie jak zawory mieszające, siłowniki, czujniki i pompy. Szafki Ferro dostępne są w wariantach przystosowanych do tego typu zastosowań.
Przygotowanie wnęki na szafkę podtynkową
Zanim rozpoczniesz montaż, dokładnie zaplanuj, gdzie szafka ma się znajdować. Na szafkę podtynkową trzeba wykuć odpowiednią wnękę w ścianie. Jej wielkość powinna z niewielkim zapasem odpowiadać wymiarom konkretnego modelu szafki Ferro.
Planując położenie i roamiar wnęki należy uwzględnić docelowy poziom posadzki – tylko wtedy całość będzie wyglądała estetycznie i zachowa pełną funkcjonalność.
Kontrola poziomu
Z pomocą poziomnicy sprawdź, czy wszystkie płaszczyzny przygotowanej wnęki są proste, a krawędzie trzymają odpowiednio pion i poziom. Zmierz wysokość wnęki i upewnij się, że szafka się zmieści, a jej dolna krawędź będzie na poziomie docelowej posadzki. Ewentualne odchylenia mogą utrudnić montaż lub spowodować konieczność dodatkowej regulacji korpusu.

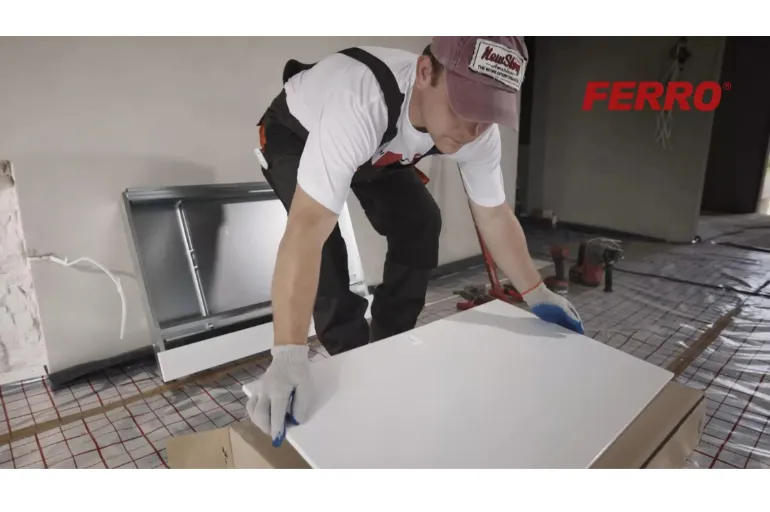

Przygotowanie szafki
Przed osadzeniem szafki w ścianie zdejmij drzwiczki i listwę maskującą, w tym celu:
- naciśnij zatrzask otwierający drzwiczki (unikatowe rozwiązanie Ferro) i zdejmij je w całości,
- odkręć cztery nakrętki mocujące boczne prowadnice,
- niepotrzebne podczas montażu front i drzwiczki odłóż do pudełka lub w inne bezpieczne miejsce, by niechcący nie uszkodzić lakieru.
Montaż we wnęce
Korpus szafki umieść we wnęce i wyreguluj jego wysokość za pomocą nakrętek na stopkach (po dwie po każdej stronie). Kiedy osiągniesz właściwy poziom, upewnij się, że górna krawędź szafki jest pozioma. Następnie dokręć wszystkie elementy i upewnij się, że konstrukcja jest stabilna.
Dopasowanie otworów pod rury
W zależności od tego, jak rozmieszczone są rury, można wprowadzić je do szafki dołem albo bokiem. W tym celu po obu stronach szafki podtynkowej przygotowano wyłamywane okienka. wystarczy wyłamać blachę w odpowiednim miejscu.
W szafkach natynkowych Ferro analogiczne otwory są w plecach szafki.
Mocowanie do ściany
Zaznaczenie i wiercenie
Gdy pozycja szafki została ustalona, przez otwory montażowe zaznacz na ścianie punkty wiercenia. Następnie wyjmij korpus i wykonaj otwory. Do montażu użyj kołków rozporowych dostosowanych do typu ściany (beton, cegła, gazobeton).
Po wbiciu kołków, ponownie umieść szafkę we wnęce i dokręć.
Użycie piany niskoprężnej (opcjonalnie)
Szczeliny wokół skrzynki można wypełnić pianką montażową. Uwaga: nie aplikuj piany w miejscach regulacji wysokości! Może to uniemożliwić późniejszą korektę.
Tak zamocowana szafka jest gotowa do montażu rozdzielacza.
Założenie frontu i drzwiczek
By mieć pewność, że widoczne lakierowane elementy nie ulegną uszkodzeniu, te czynności wykonujemy dopiero po zakończeniu prac wykończeniowych, czyli po wykonaniu instalacji, wylewki i tynków.
- Front szafki osadź na czterech prowadnicach – głębokość szafki dopasuj do wykończenia ściany.
- Jeśli potrzeba, wysuń dolną maskownicę – zakryje ewentualne nierówności wnęki.
- Drzwiczki zawieś na górnej krawędzi szafki i zablokuj dolną część za pomocą zatrzasku.
Zrobione – szafka jest kompletna i gotowa do eksploatacji.
Montaż szafki do rozdzielacza – najważniejsze wskazówki
- Przed montażem ustal docelowy poziom posadzki.
- Zabezpiecz lakierowane elementy przed zarysowaniem.
- Unikaj opianowania elementów regulacyjnych.
- Dopasuj otwory w szafce do prowadzenia rur (bok lub tył).
- Upewnij się, że korpus jest wypoziomowany i stabilny.
Prawidłowo zamontowana szafka Ferro zapewnia trwałość, estetykę i wygodę serwisowania instalacji ogrzewania podłogowego.
