KSH1
Pobierz kartę produktu

HERKULES Zawór kulowy nakrętno-wkrętny z motylkiem ze śrubunkiem

HERKULES, Zawór kulowy nakrętno-wkrętny z motylkiem ze śrubunkiem
HERKULES, Zawór kulowy nakrętno-wkrętny z motylkiem ze śrubunkiem
HERKULES, Zawór kulowy nakrętno-wkrętny z motylkiem ze śrubunkiem
HERKULES, Zawór kulowy nakrętno-wkrętny z motylkiem ze śrubunkiem

Warianty produktu

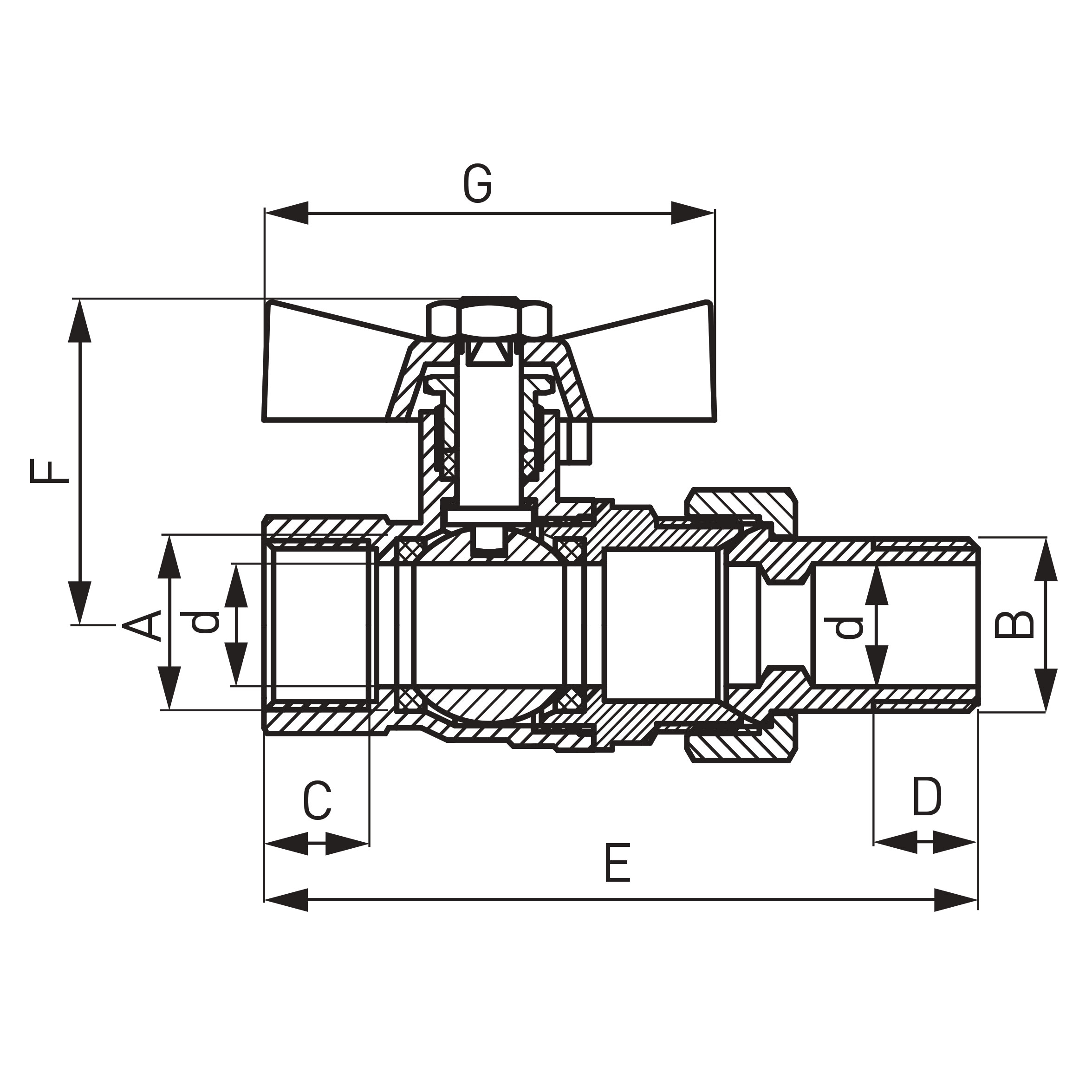

Symbol Wymiar A Wymiar E Wymiar F Wymiar G Wymiar B Wymiar C Wymiar D Wymiar d DN Przyłącze Cena brutto
KSH1 Rp 1/2 88 40 56 R 1/2 13 13 15 15 1/2" 73,80 zł
KSH1E Rp 1/2 88 40 56 R 1/2 13 13 15 15 1/2" 74,42 zł
KSH1W Rp 1/2 88 40 56 R 1/2 13 13 15 15 1/2" 74,42 zł
KSH2 Rp 3/4 99 46.5 66 R 3/4 14.5 14.5 20 20 3/4" 118,70 zł
KSH2E Rp 3/4 99 46.5 66 R 3/4 14.5 14.5 20 20 3/4" 119,31 zł
KSH2W Rp 3/4 99 46.5 66 R 3/4 14.5 14.5 20 20 3/4" 119,31 zł
KSH3 Rp 1 115 51 72 R 1 16.8 17 25 25 1" 183,27 zł
KSH3E Rp 1 115 51 72 R 1 16.8 17 25 25 1" 183,89 zł
KSH3W Rp 1 115 51 72 R 1 16.8 17 25 25 1" 183,89 zł

Dane techniczne

Ciśnienie nominalne [bar]: 40
Dławik: tak
Kod kreskowy: *W opakowanie z kodem kreskowym umożliwiającym sprzedaż detaliczną *E produkt na eurozawieszce z kodem kreskowym umożliwiającym sprzedaż detaliczną
Maksymalna temperatura pracy [°C]: 140
Materiał korpusu/materiał wykonania: mosiądz
Materiał kuli: mosiądz
Materiał uszczelnień kuli: PTFE
Materiał uszczelnień trzpienia: PTFE
Media:
  • sprężone powietrze
  • glikol 50%
  • woda
NICKEL FREE: tak
Pełny przelot: tak
Rodzaj przyłączenia: nakrętno-wkrętny ze śrubunkiem
Rodzaj uchwytu: motylek
Cechy dodatkowe: • wzmocniony
• podwójne uszczelnienie trzpienia

Pliki do pobrania

Zdjęcie główne
JPG / 191.12 KB
Otwórz
Pobierz plik
kdwu_0362418_kurki_kulowe_herkules_v17.pdf
Deklaracja
PDF / 678.69 KB
Otwórz
Pobierz plik
atest_pzh_zawory_kulowe_grzybkowe_do_wody_proste_katowe_b-bk-60110-0232-2022.pdf
Atest/Certyfikat
PDF / 605.88 KB
Otwórz
Pobierz plik
Schemat techniczny
JPG / 265.17 KB
Otwórz
Pobierz plik
ferro_warranty_manual_ball_valves_herkules.pdf
Karta gwarancyjna
PDF / 591.97 KB
Otwórz
Pobierz plik
ferro_katalog_technika_instalacyjna_i_grzewcza_2023_pl.pdf
Katalog/Ulotka
PDF / 49.92 MB
Otwórz
Pobierz plik
ferro_katalog_zawory_kulowe_2021_pl.pdf
Katalog/Ulotka
PDF / 17.76 MB
Otwórz
Pobierz plik
ferro_warranty_manual_ball_valves_herkules.pdf
Instrukcja montażu
PDF / 591.97 KB
Otwórz
Pobierz plik

Gwarancja

Gwarant udziela gwarancji na okres: a) 15 lat od chwili zakupu lub oddania Produktu serii Herkules do eksploatacji (w przypadku inwestycji), potwierdzonego dokumentami, o których mowa w pkt 3, ale nie dłużej niż 16 lat od daty produkcji - na szczelność Produktu; b) 10 lat od chwili zakupu lub oddania Produktu serii F-Power oraz KP do eksploatacji (w przypadku inwestycji), potwierdzonego dokumentami, o których mowa w pkt 3, ale nie dłużej niż 11 lat od daty produkcji - na szczelność Produktu; c) 5 lat od chwili zakupu lub oddania Produktu serii G61, F-Comfort oraz KPS do eksploatacji (w przypadku inwestycji), potwierdzonego dokumentami, o których mowa w pkt 3, ale nie dłużej niż 6 lat od daty produkcji - na szczelność Produktu; d) 2 lat od chwili zakupu lub oddania Produktu serii G18 do eksploatacji (w przypadku inwestycji), potwierdzonego dokumentami, o których mowa w pkt 3, ale nie dłużej niż 3 lat od daty produkcji - na szczelność Produktu.
